ZBrushでエクストラクトした断面を滑らかにする

ZBrush小ネタ。

断面を滑らかにする方法です。



服を作る場合、体にマスクをかけてExtractなどで作ることが多いと思います。

この時、なるべく丁寧にマスクをかけた方が、できるメッシュをきれいに保つことができるので、ある程度は頑張った方が良いです。

ですが、きれいにマスクを塗っても、Edgeloop Masked Borderを使っても、手作業でやる以上波打ってしまいがちです。



それがこのような状態かと思います。

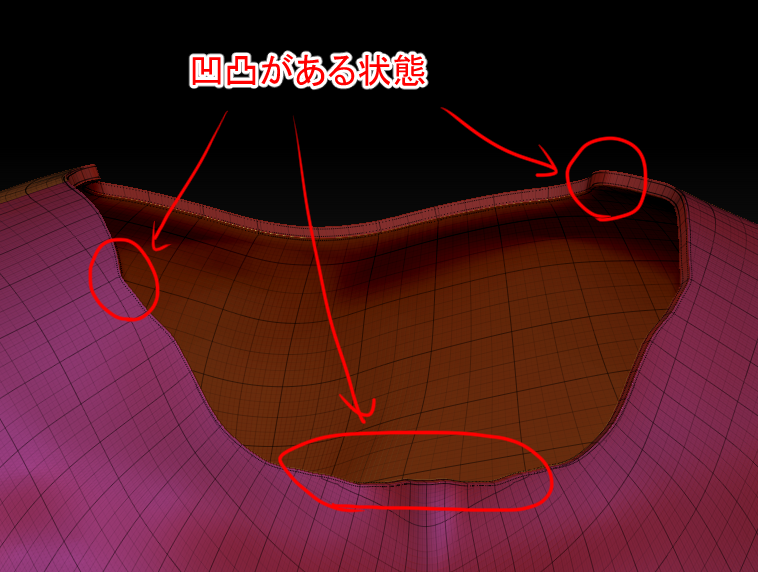

服の首の部分なのですが、適当にマスクを塗ったため凹凸が目立ちます。

f:id:hildsoft:20161222214630p:plain

これをこのようにこのようにします。

f:id:hildsoft:20161222214634p:plain





手順

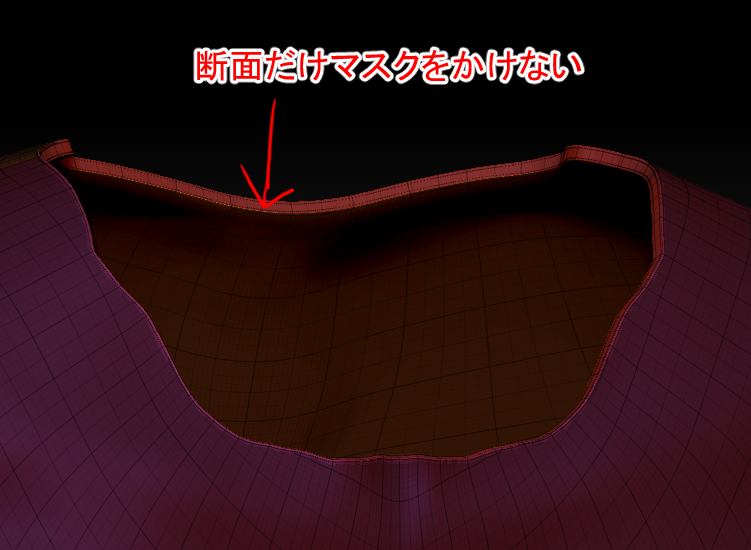

断面の部分以外マスクをかけます。

f:id:hildsoft:20161222214631p:plain



マスクのかけ方はこちらの記事を参照



hildsoft.hatenablog.com



Tool>Masking>ShrinkMask でマスク領域を縮めます。

凸部分の大きさによりますが、大きければ何回かかけてください。

足りないと次の操作で断面が側面にめり込んでしまいます。

f:id:hildsoft:20161222214632p:plain

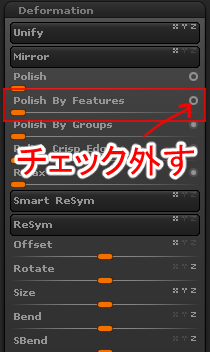

Tool>Deformation>Polish By Features をボリューム維持オプションのチェックを外してからかけます。

凹凸の状態を見ながら、何度かかけてください。

f:id:hildsoft:20161222214633p:plain

Extractで作成したものはクリース(折り目)やポリグループが設定されているので、Polish By GroupsやPolish By Crisp Edgesでも同じ効果が出ます。

Polish By Groupsはポリグループを維持

Polish By Crisp Edgesはクリースを維持

Polish By Featuresはポリグループとクリースの両方を維持

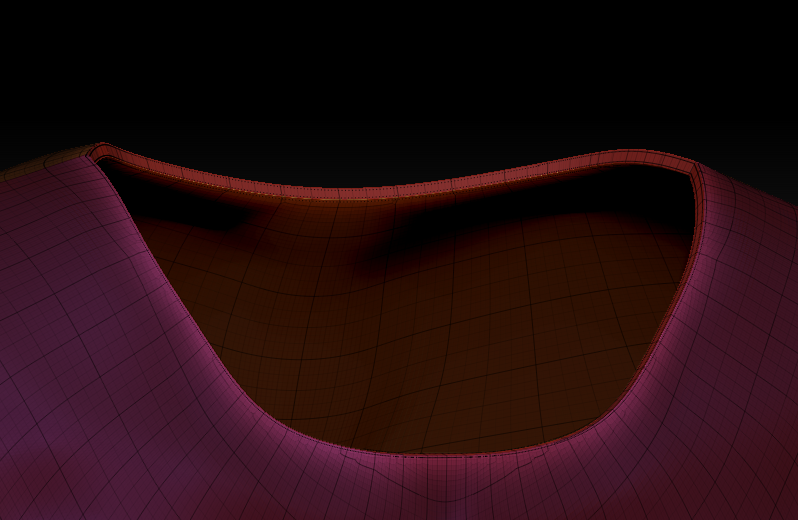

何度かかけると、このようにスムーズになります。

f:id:hildsoft:20161222214634p:plain



断面の法線方向だけでなく、接線方向にも滑らかになっているので、必要があればスカルプトやスムーズしていきます。

ここで追加のスムーズをかけなくて済むためにはPolish By Featuresの回数を減らせばよいので、Extract時のマスク処理を丁寧に行うことで、凹凸をなるべく減らしておくことが大事です。



厚み(断面)のない場合は、マスクをかける時に

Tool>MaskByFeature(Border)

をかけてマスク反転だけで良いので、あとは同じように

Tool>Deformation>Polish By Features

をかければokです。



まとめ

断面や縁だけマスクをかけない状態にする。

ボリューム維持オプションを外してPolish By Featuresをかける。
