Substance Designer Getting Started: 03 - Material Blending part One
Getting Started: 03 - Material Blending part One
入門03 マテリアルブレンディング パート１
中編はこちら
錆マテリアルの作成
錆マテリアルも同様に作成していきましょう。
新規ファイル作成とノードのコピー
床のマテリアルと同じくチャプター１で作成したグラフからコピーして作成します。

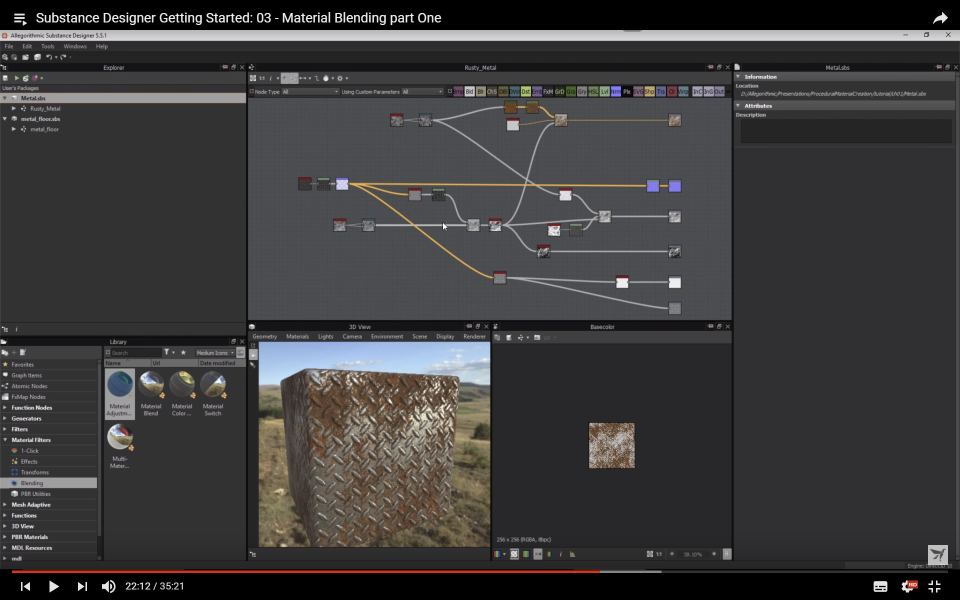

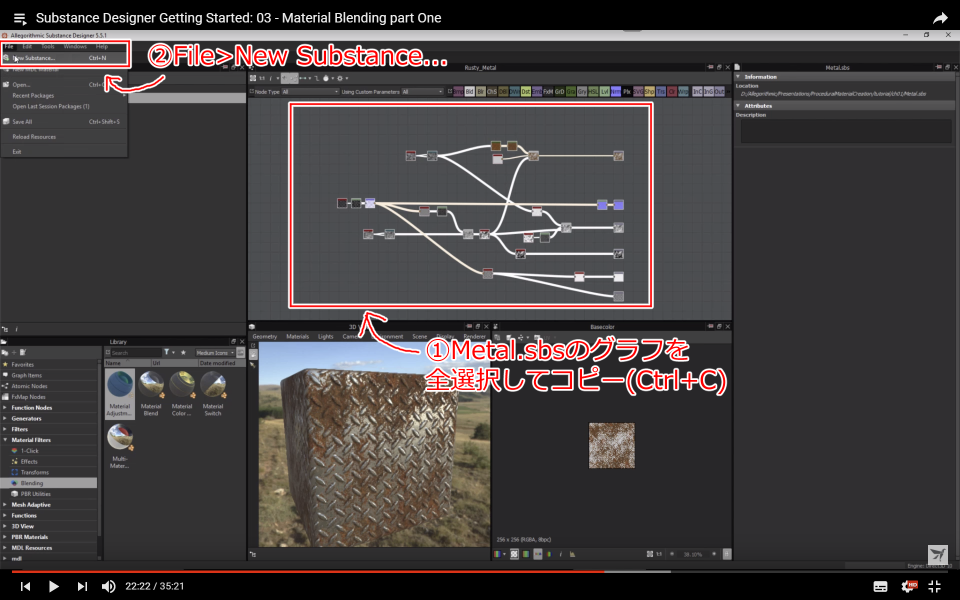

同じ手順なので、Rusty_Metalからノードを全て選択してコピー(Ctrl+C)しておきます。
メニューからFile(ファイル)＞New Substance...(新規 Substasnce...)

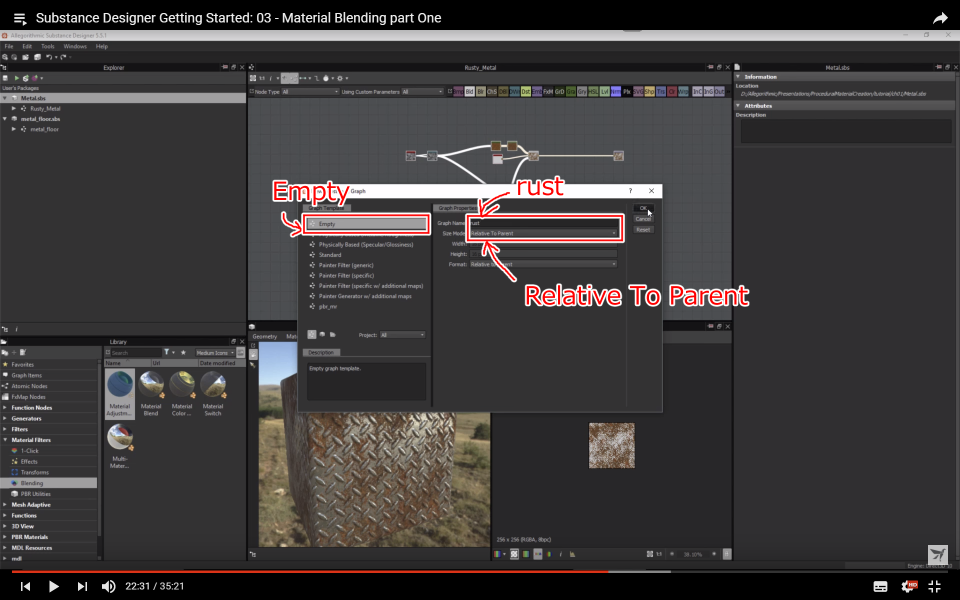

Graph TemplateにEmptyを選択
Graph Nameをrustを入力
Size ModeにRelative To Parentを選択
設定後、OKをクリックします。
先にコピーしておいたノードをグラフに貼り付け(Ctrl+V)ます。
床の金属マテリアルを作成したときと同様、どのノードでもいいのでダブルクリックしてグラフを再計算します。

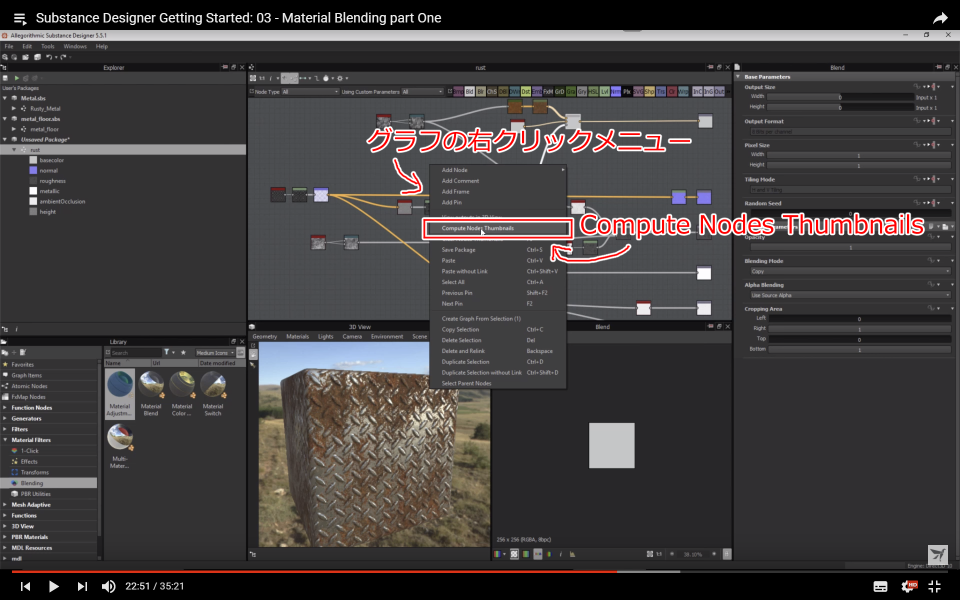

グラフを右クリックして出るメニューのCompute Nodes Thumbnails(ノードのサムネイルを計算)を使うこともできます。

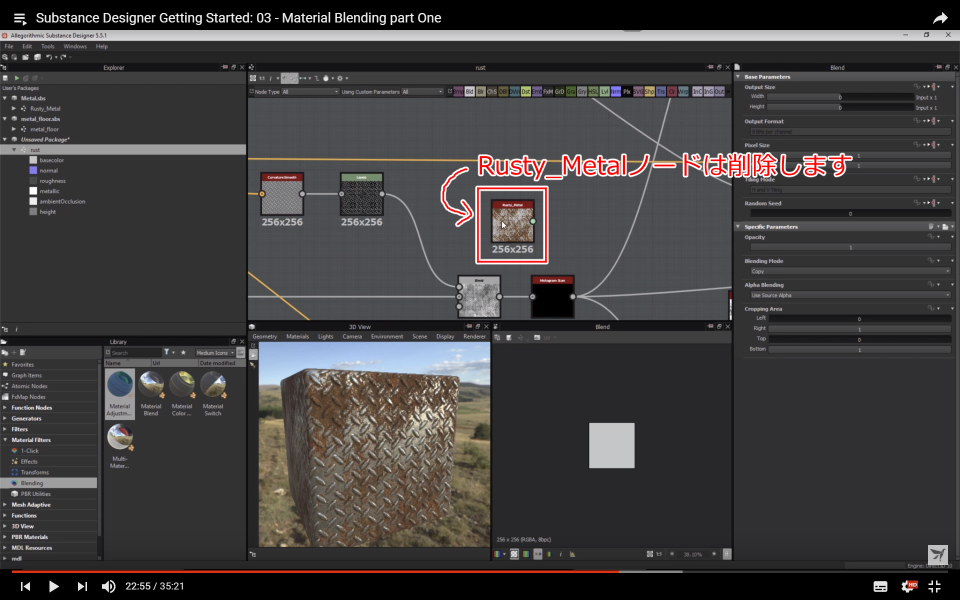

Rusty_Metalノードもコピーされるので、これは消しておきます。
不要なノードの削除

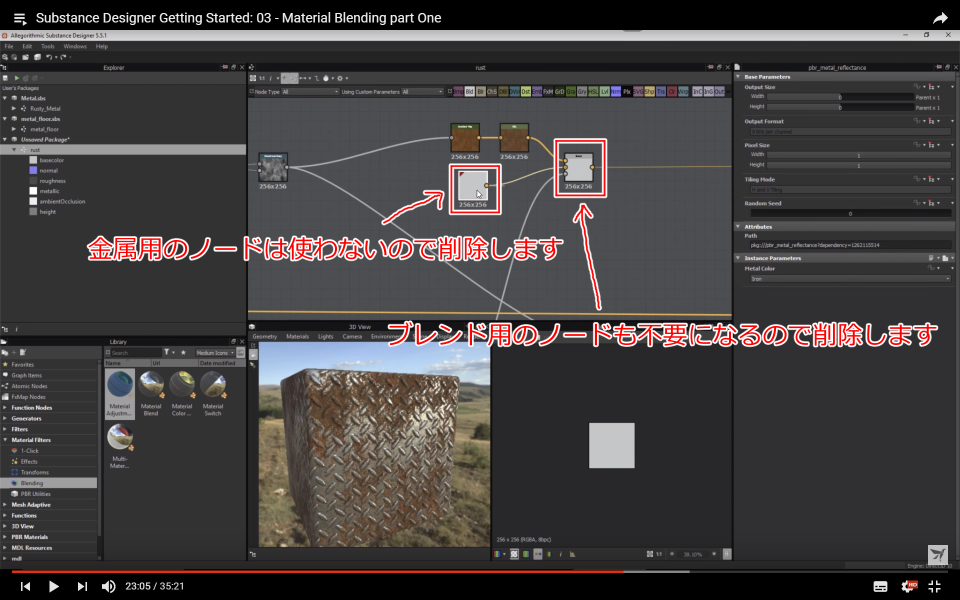

金属用のカラーノードが不要になるので削除して、ブレンドノードも併せて削除します。

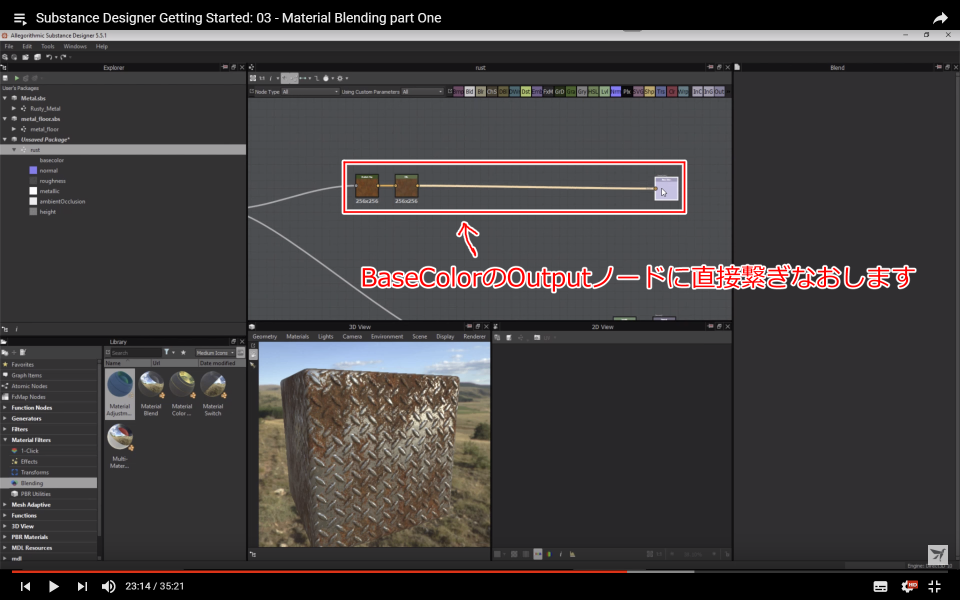

錆用のカラーノードを出力ノードに直接接続します。
これらのノードは、使用する色を決定します。

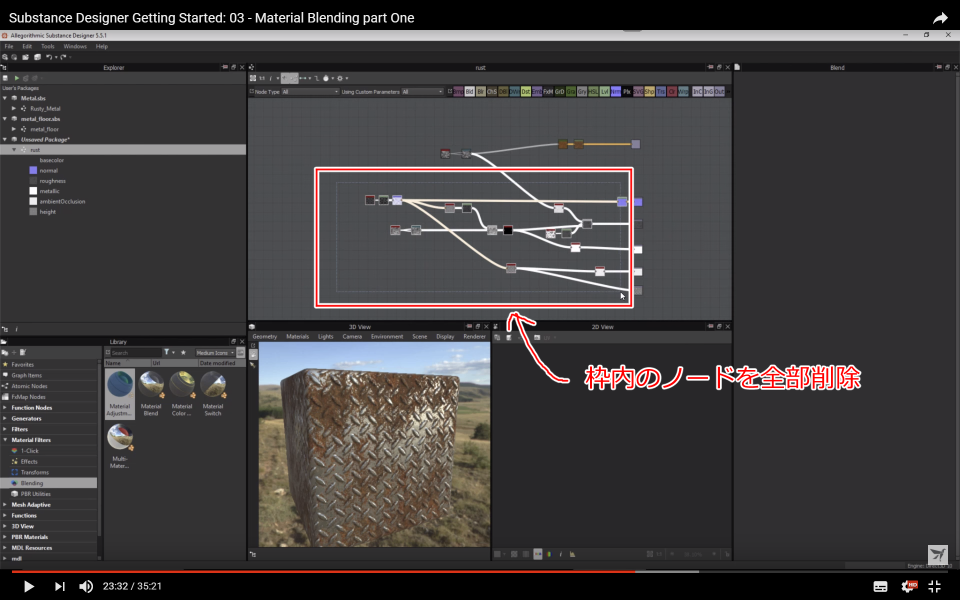

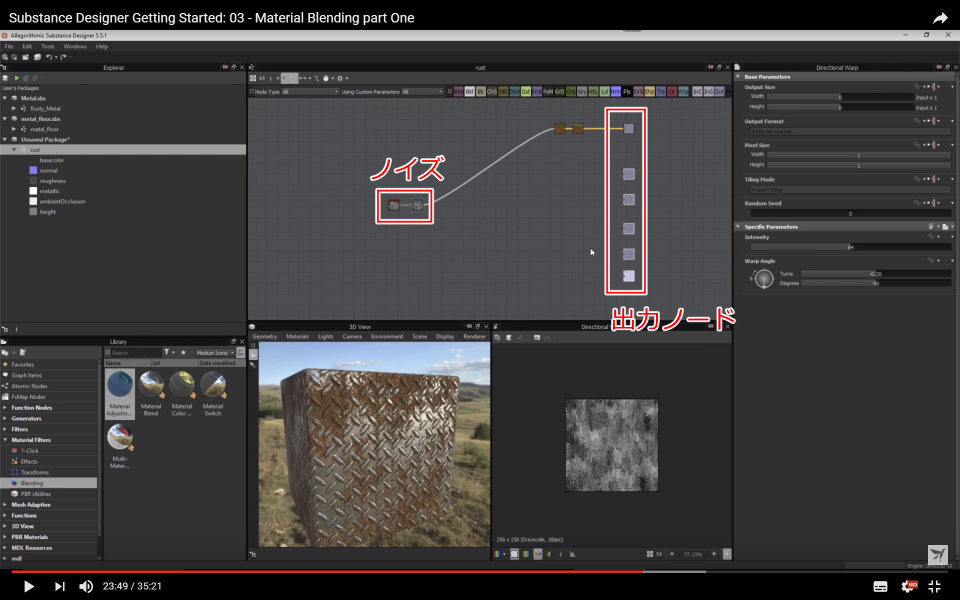

ここで、かなりのノードを一気に削除して新しく作り直します。
ノイズの加工
ノイズを使って残りの出力を作成していきます。
そのまえにノイズに少々変更を加えます。

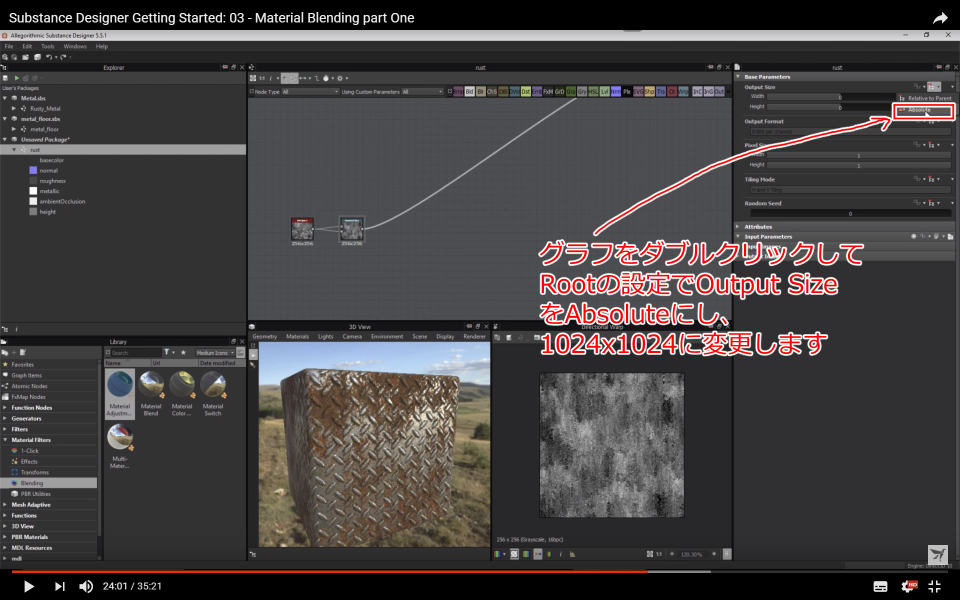

ノイズの解像度を上げるために、Base Parameter(ベースパラメータ)のOutputSize(出力サイズ)をAbsolute(絶対)の1024x1024に変更します。
Cloud 2ノイズを追加します。
このノイズは、ふわっとした広がりを持たせる効果があります。

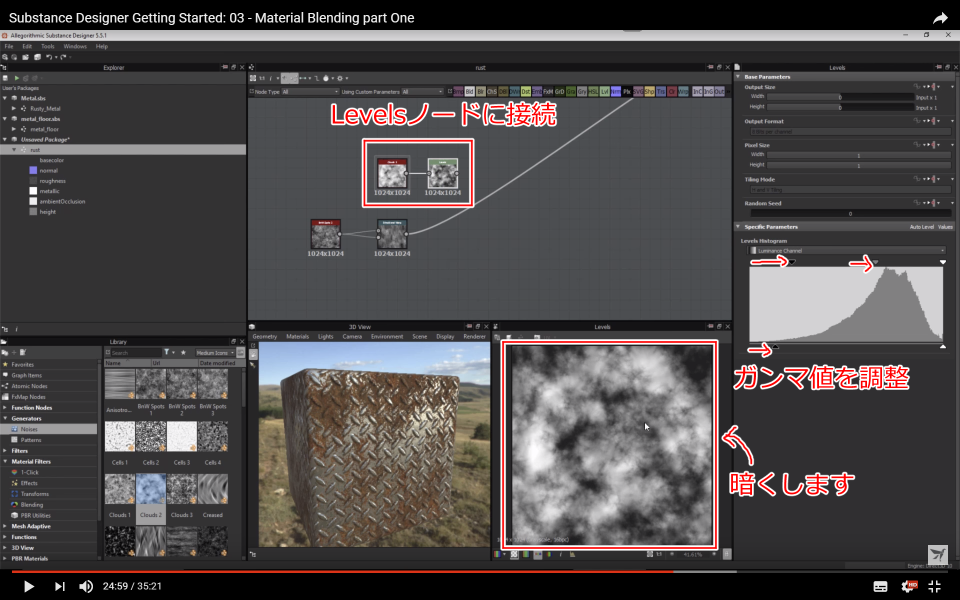

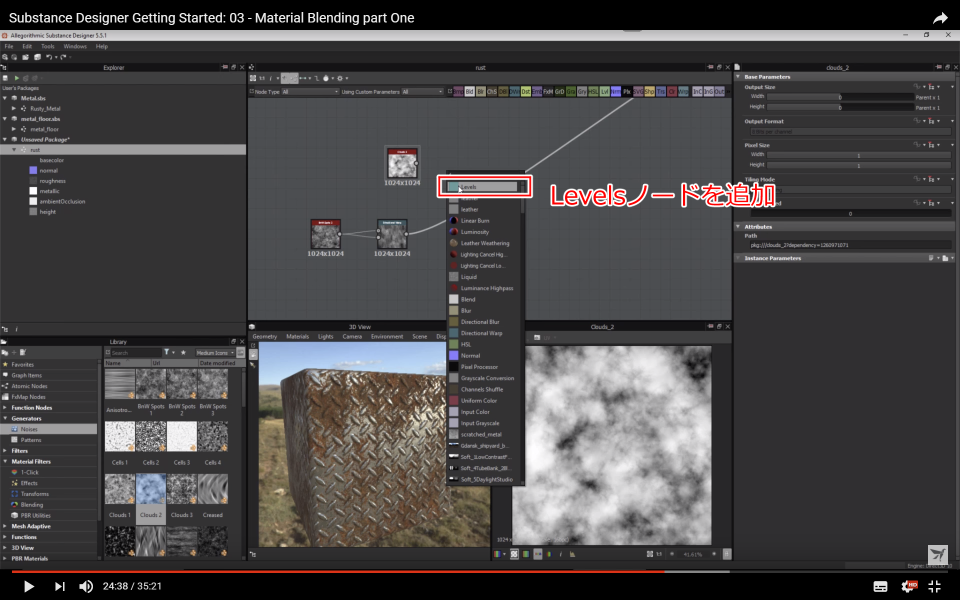

Levels(レベル)ノードを追加して調整します。
Histogramを調整して、全体的に暗くします。

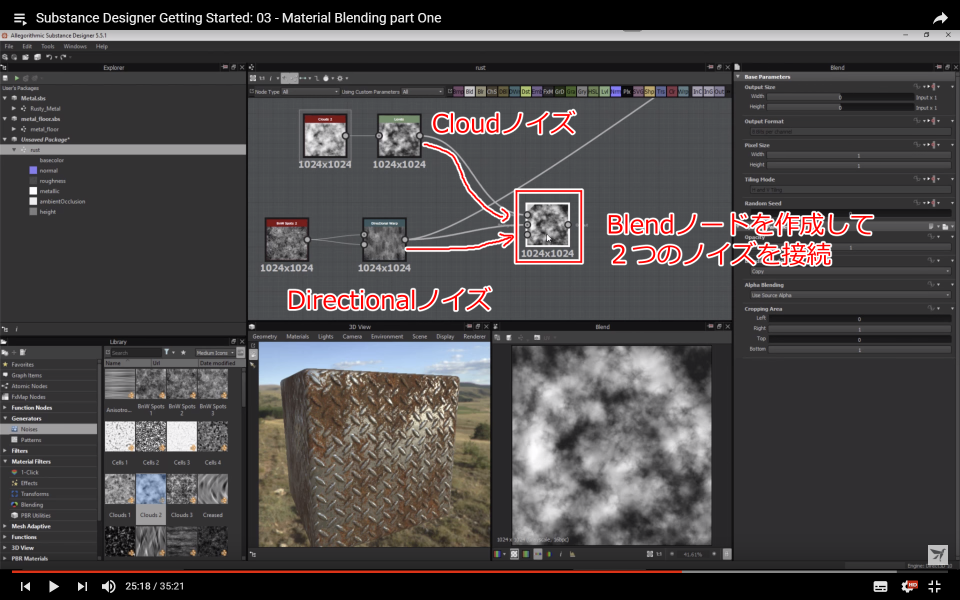

スペースバーのショートカットでBlend(ブレンド)ノードを作成します。
元々使用していたDirectionalノイズと新しく作成したCloudノイズをブレンドします。

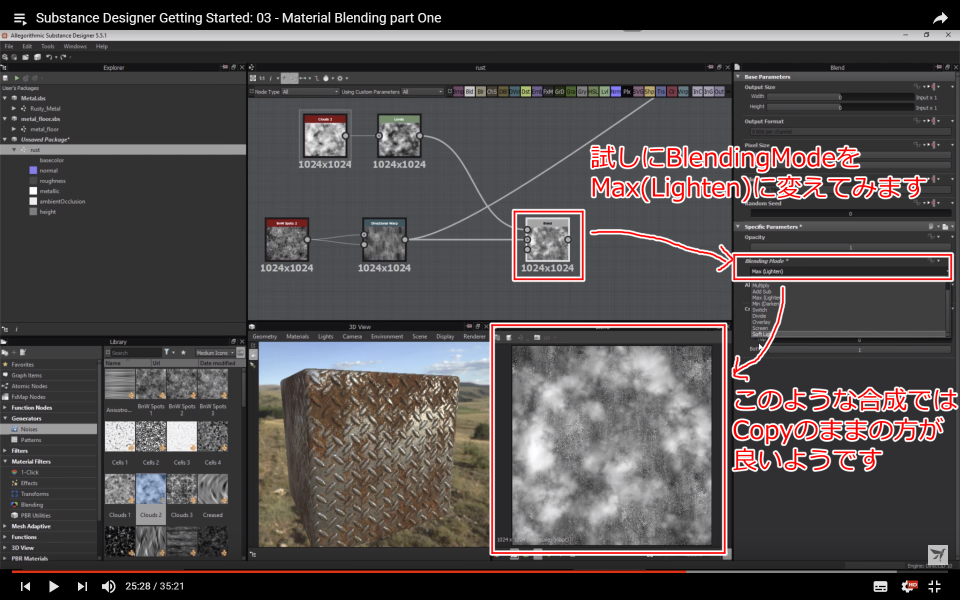

Blending Mode(ブレンド モード)をMax(Lighten)(最大(明))に変えてみます。
が、結果を見ると期待したブレンドではないことが分かります。
この場合はCopy(コピー)のままで良いので戻して、Opacity(不透明度)で調整します。

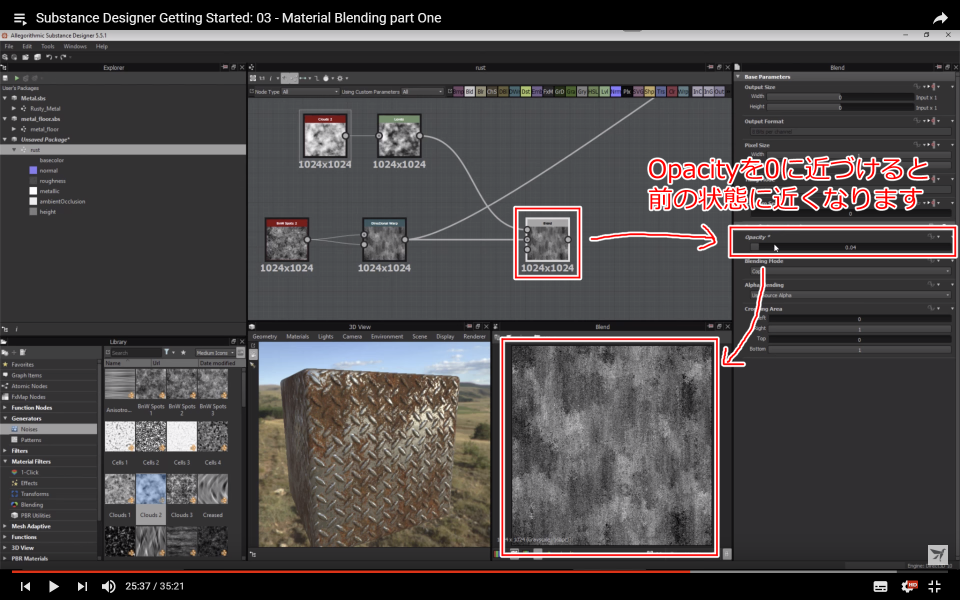

このとき、Opacity(不透明度)を0に近づけると、前の状態に近づきます。

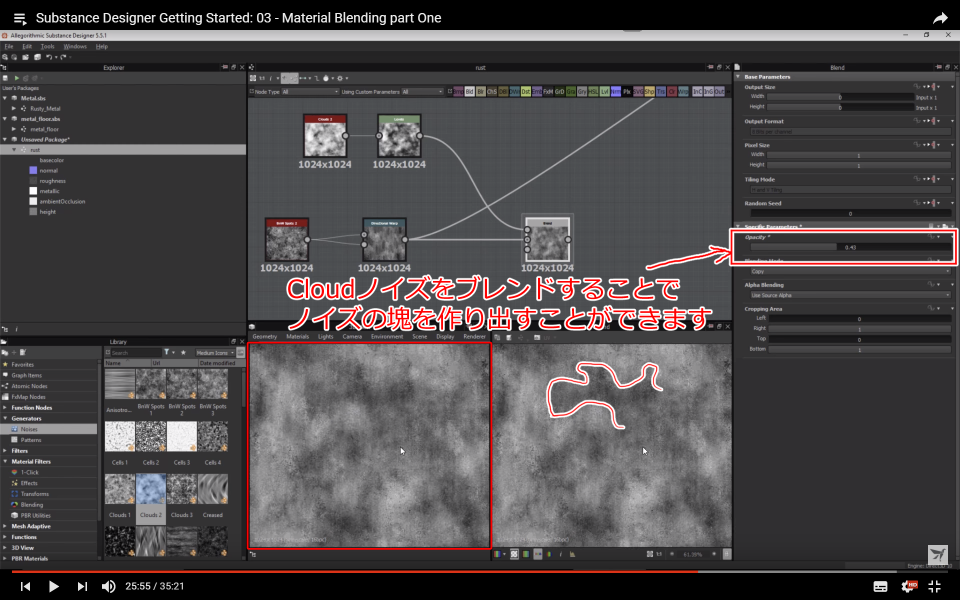

Cloudノイズをブレンドすることで、Directionalノイズで作り出した質感を保ちつつ、濃淡の塊を付与することができます。
わずかな違いですが、このような差がより良い結果になると思います。

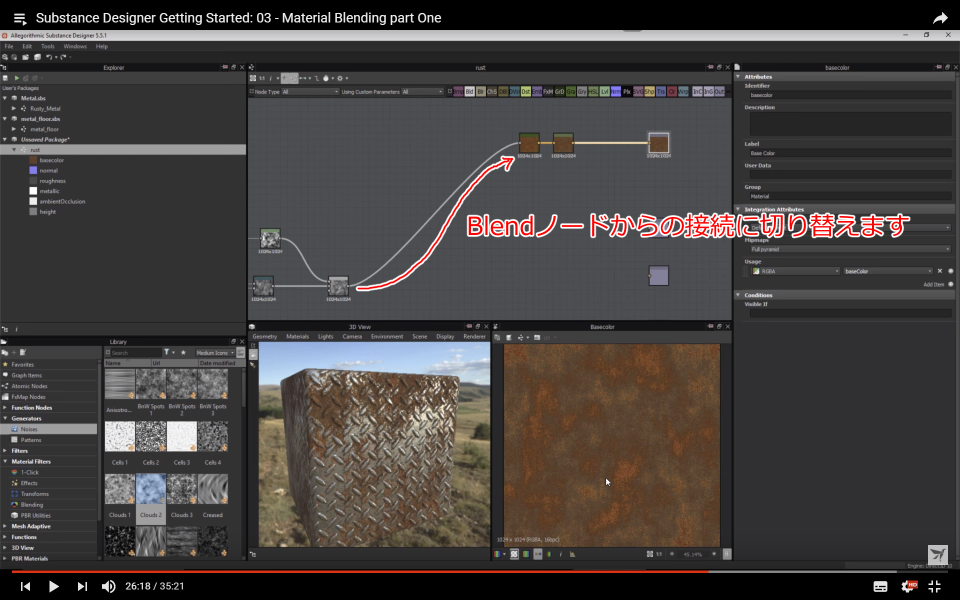

今まで使用していたDirectionalノイズだけのマスクから、Cloudノイズをブレンドしたマスクに切り替えます。
ノーマルマップの作成

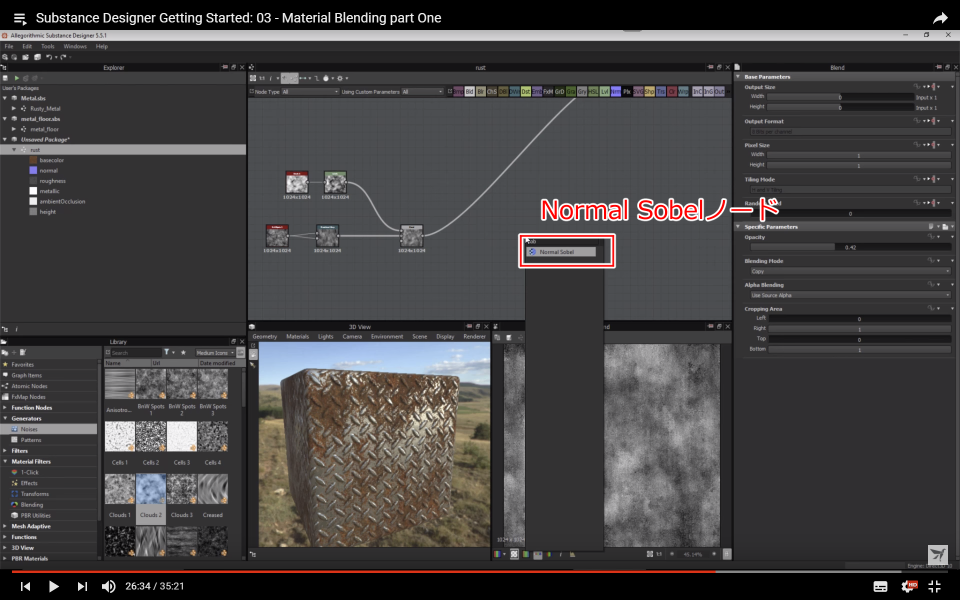

Normal Sobelノードを作成します。
先ほど作成したマスクから、Normal Sobelノードを使用してノーマルマップを作成します。
Intencity(強度)を2に調整しておきます。
ラフネスマップの作成

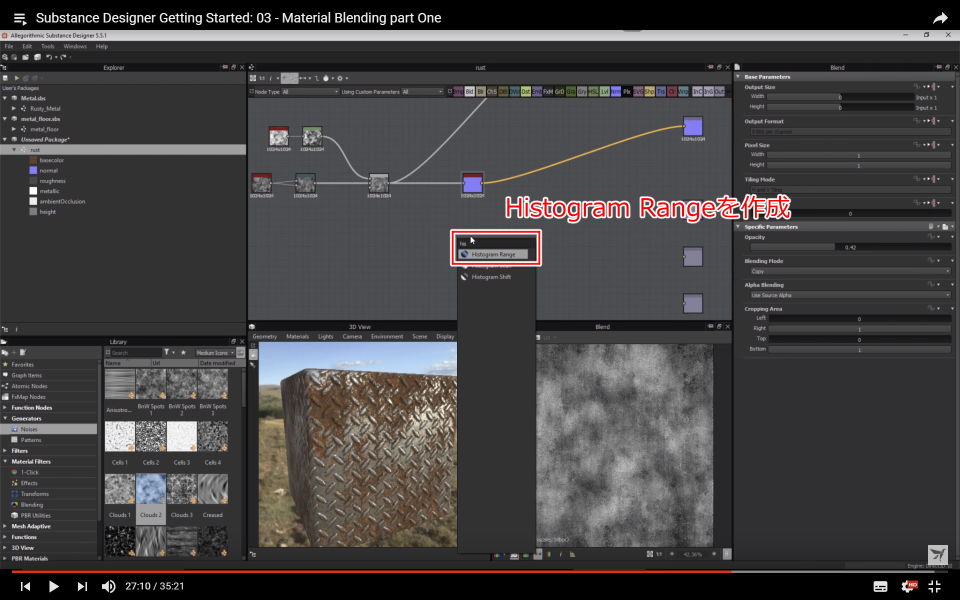

Histogram Rangeノードを作成します。
こちらも先ほど作成したマスクから、Histogram Rangeノードを使用してラフネスマップを作成します。
Rangeを1に、Position(位置)を0.8に調整しておきます。

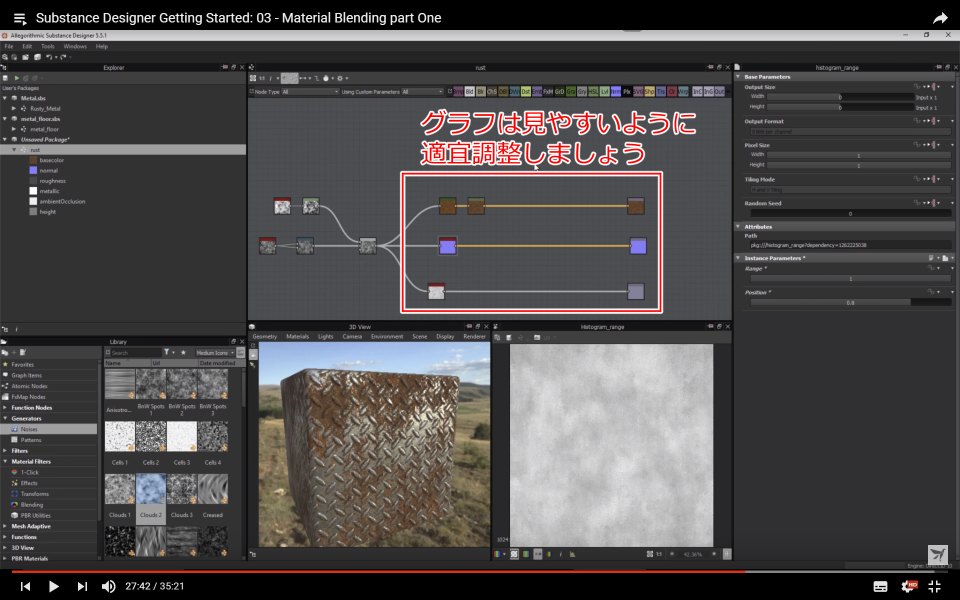

グラフは適宜調整していきましょう。
メタリックマップ

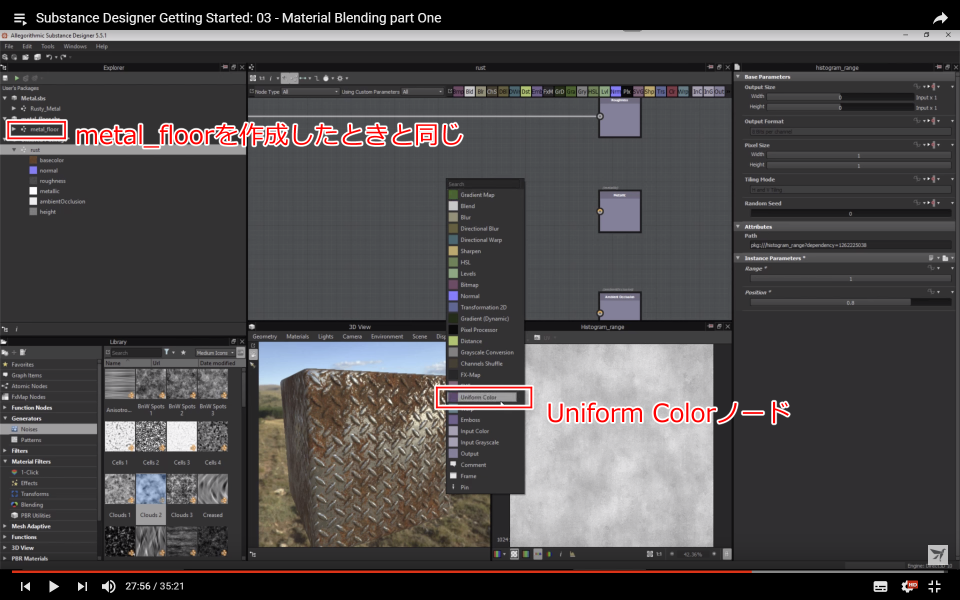

こちらは、metal_floorを作成したときと同様に、Uniform Color(均一カラー)ノードから作成します。

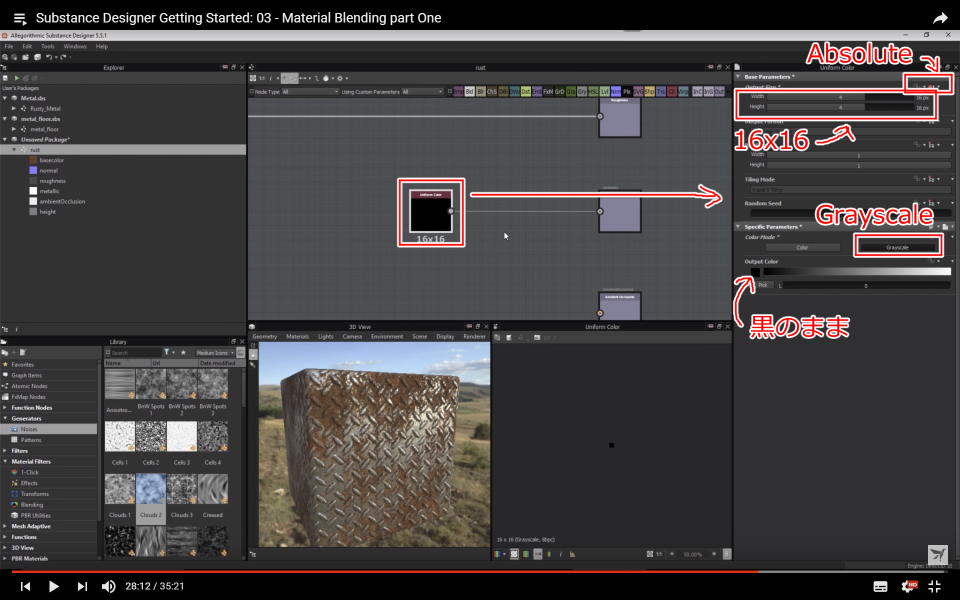

Uniform Color(均一カラー)ノードの設定をGrayscale(グレースケール)、サイズをAbsolute(絶対)の16x16にします。

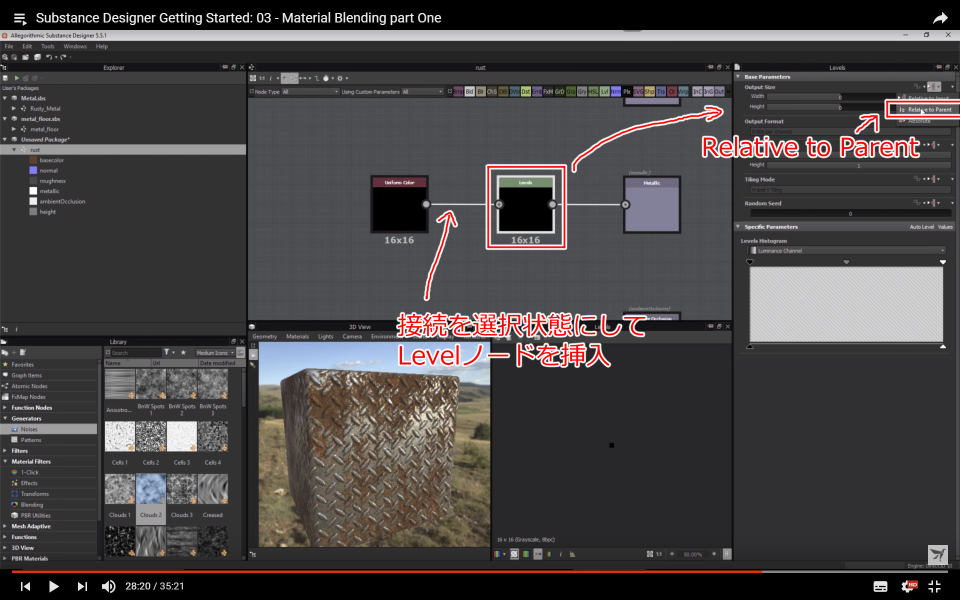

Uniform Color(均一カラー)ノードとMetallicOutputノードの接続を選択して、Level(レベル)ノードを挿入します。
Level(レベル)ノードのOutput Sizの設定をRelative to Parent(親に相対)に変更して1024x1024状態にします。
出力ノードが未設定の場合
一度3DViewを更新してみます。

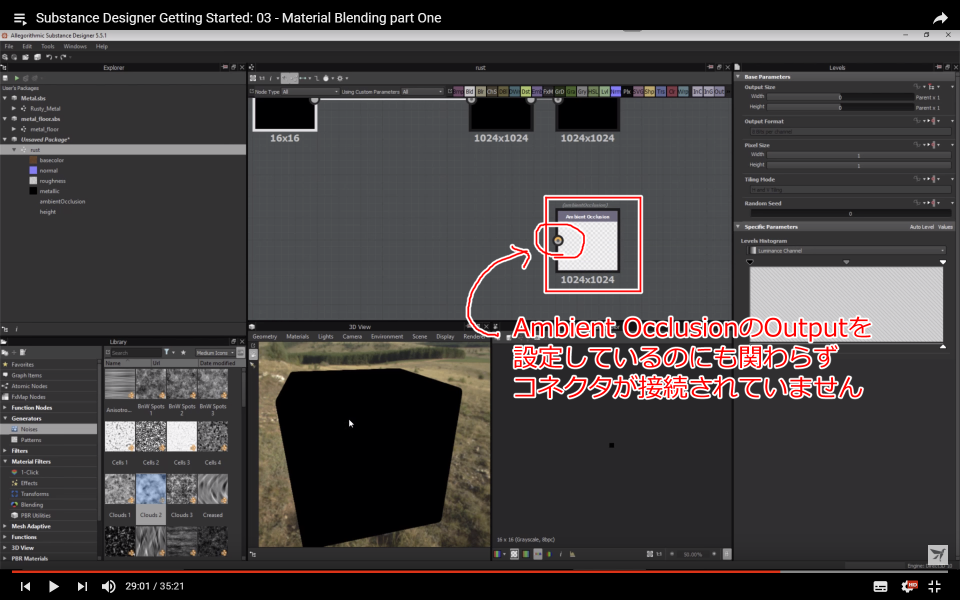

3DViewの物体が真っ黒になります。
これはAmbient Occlusionの出力ノードを設定しているにもかかわらず、その設定を行っていないためです。
解決法の一つとして、設定を一度リセットすることがあります。

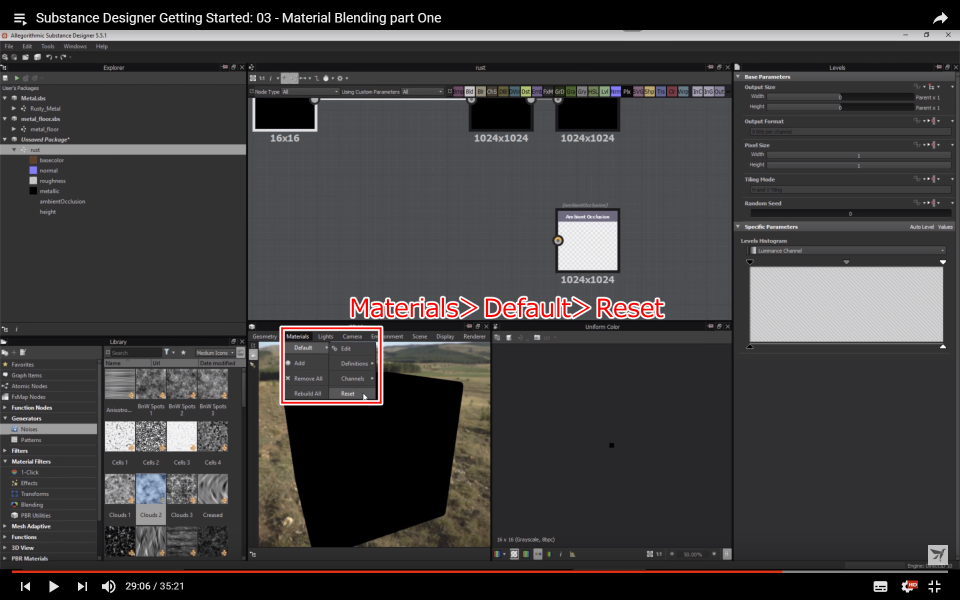

3DViewのメニューからMaterials(マテリアル)＞Default(デフォルト)＞Reset(リセット)を選択することで、マテリアルの状態をリセットできます。

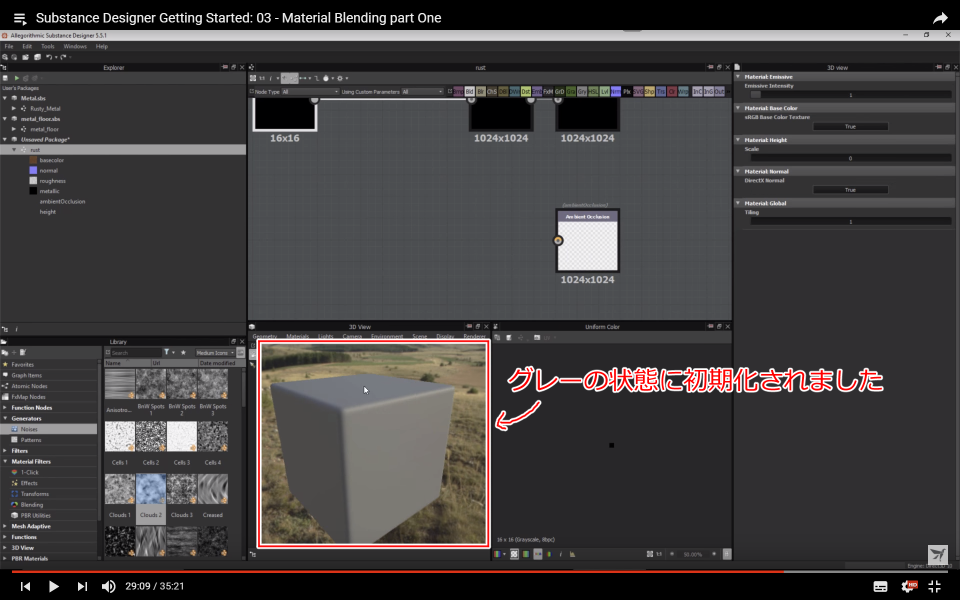

グレー状態のマテリアルに初期化されます。

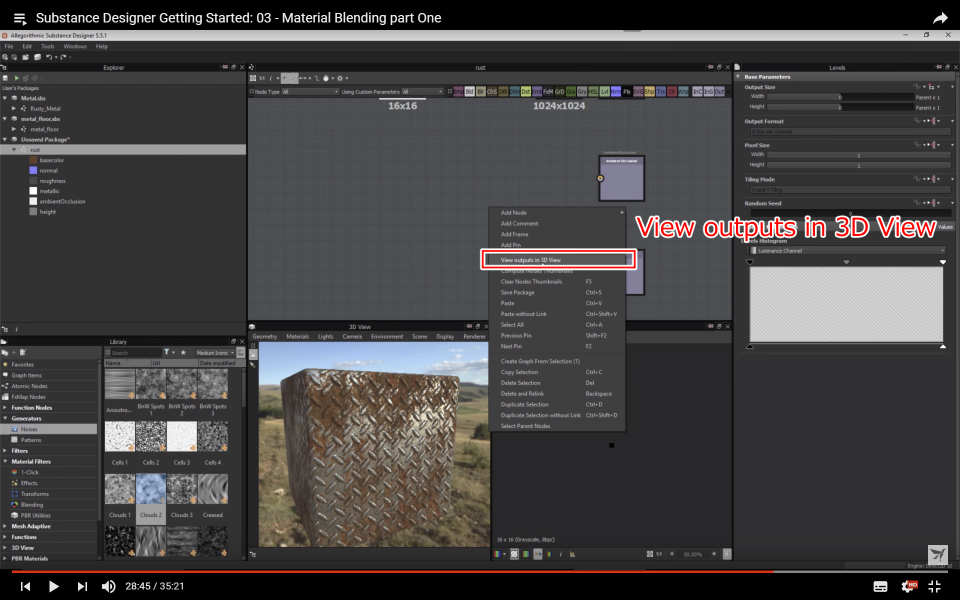

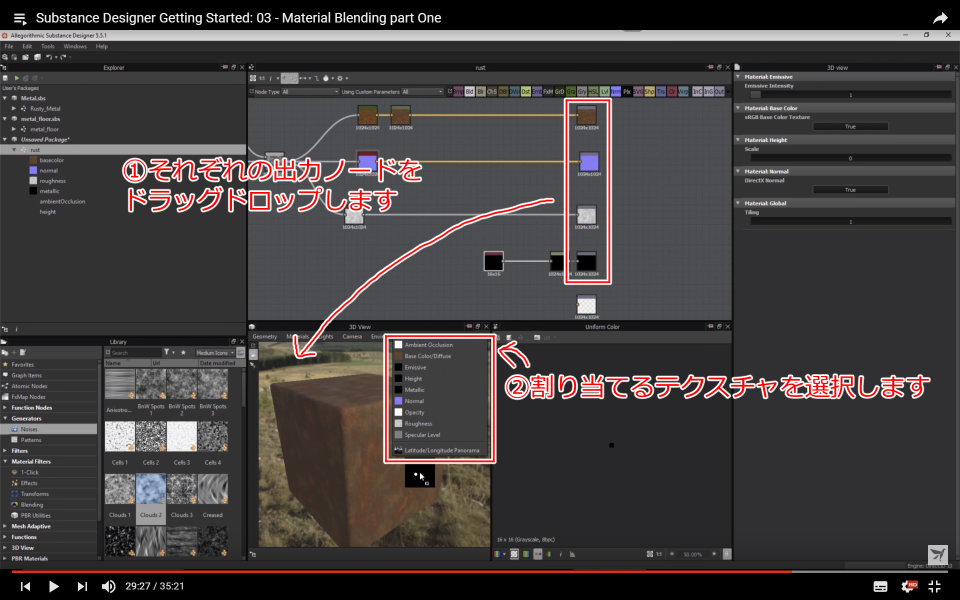

出力ノードを一つずつ3DViewに右ボタンでドラッグ＆ドロップで登録します。
ドロップするとメニューが開くので、割り当てたいテクスチャを選択します。

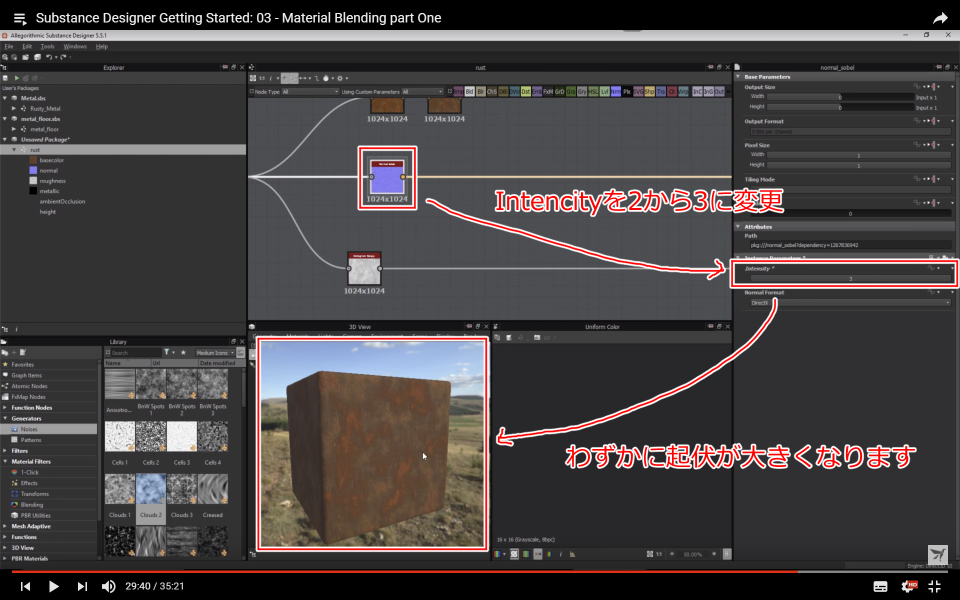

出力ノードが登録されたので、Normal SobelノードのIntencity(強度)を2から3に変更してみると、3DView上でも変化が見られます。
ハイトマップ

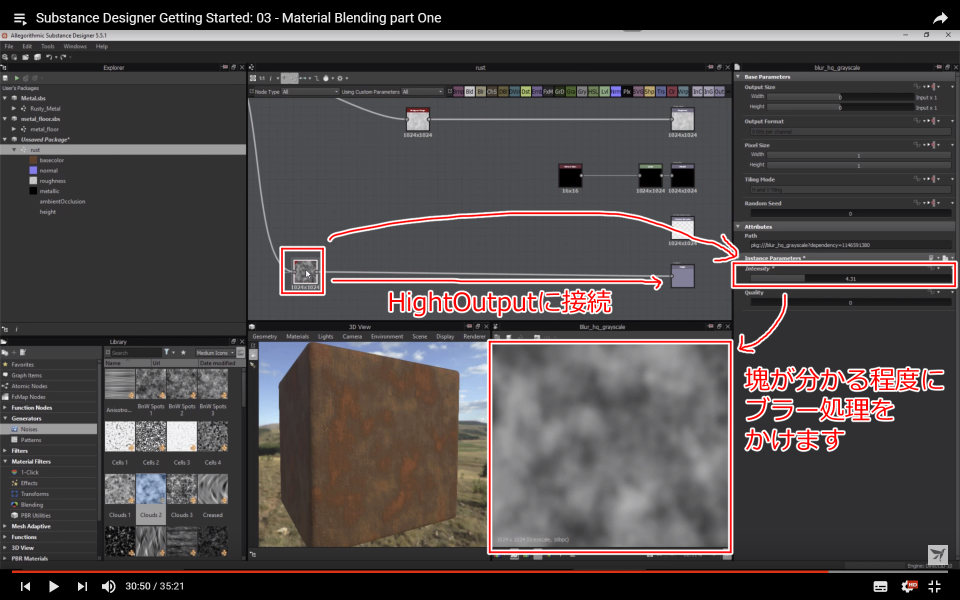

マスクで作成したものをハイトマップとして使うには、ノイズが乗りすぎるので、ブラー処理を行って滑らかにします。

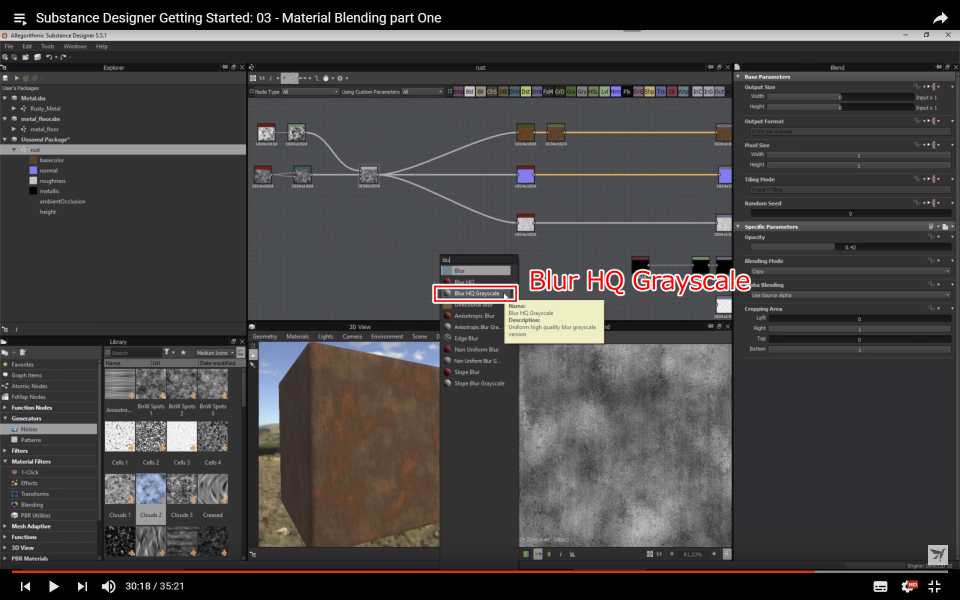

Blur HQ Grayscaleノードを作成して接続します。
Intencity(強度)の値を調整して、ハイトマップの出力ノードに接続します。
ハイトマップが機能していることを確認してみましょう。
3DViewのメニューからMaterials(マテリアル)＞Default(デフォルト)＞Edit(編集)を選択します。

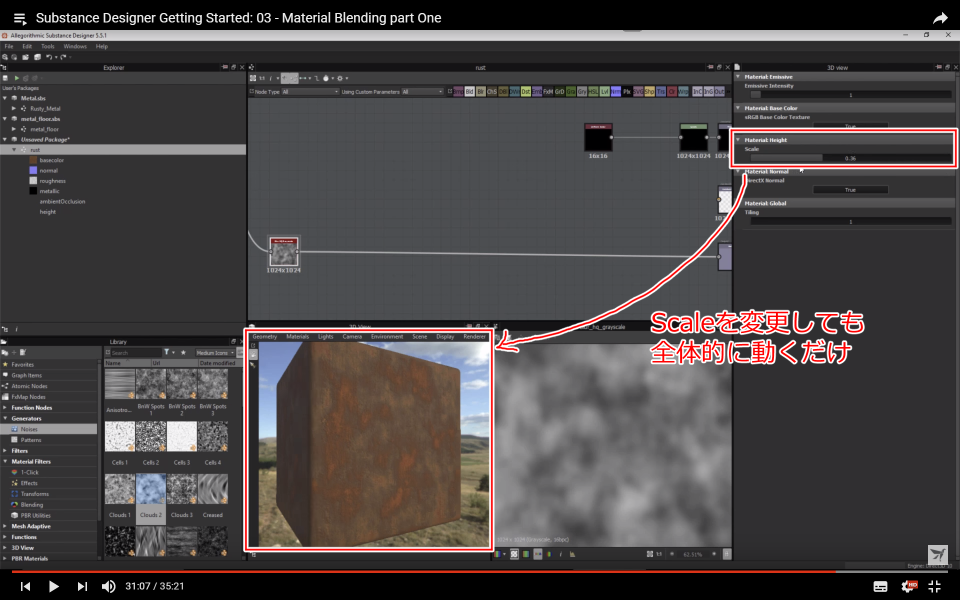

Material HeightのScaleを変更しても、全体的に高さが変更されます。
マテリアルのリセットをかけたので、ハイトマップは黒一色と認識されています。
ノードを繋いだハイトマップを3DViewのマテリアルに登録します。

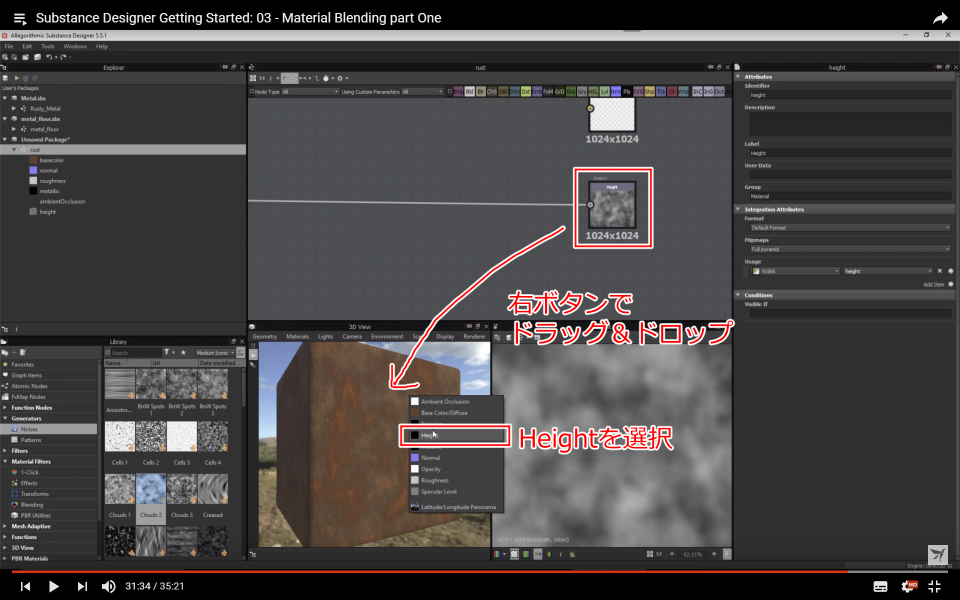

他のマップと同じく、右ボタンでドラッグ＆ドロップして、Heightを選択します。

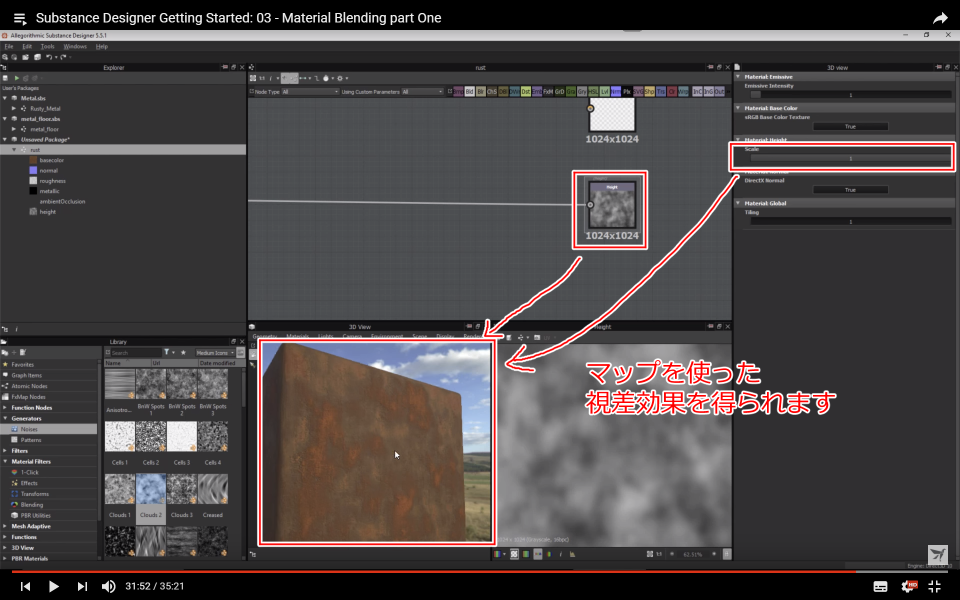

これで、ハイトマップを使用した視差効果を確認できます。
アンビエントオクルージョン

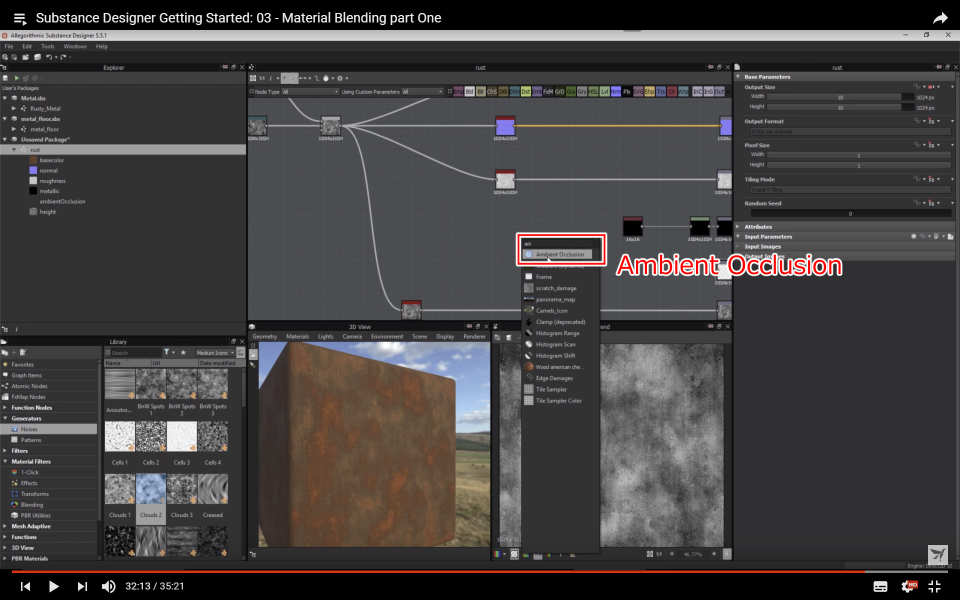

Ambient Occlusionノードを追加します。

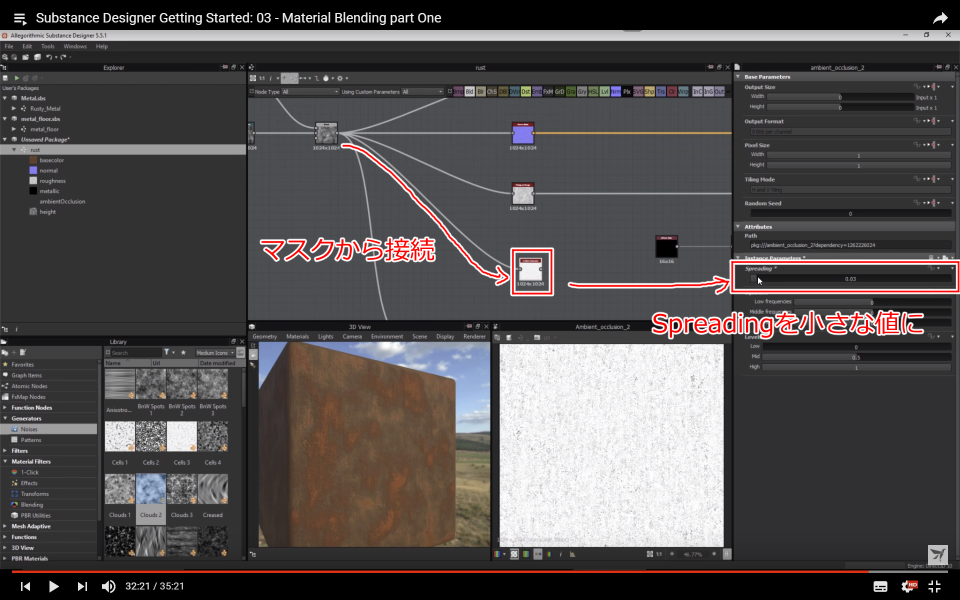

Ambient OcclusionノードのS@readingを小さな値にします。
Ambient Occlusionノードに接続して。3DViewを更新したら終了です。
注：ＡＯノードはVer5.6で新しいAmbient Occlusion(HBAO)を使うよう推奨されています。
Ver.2017.2では旧ノードは提供されていないようです。
Focus on the New AO Node | allegorithmic
外部パラメータの設定

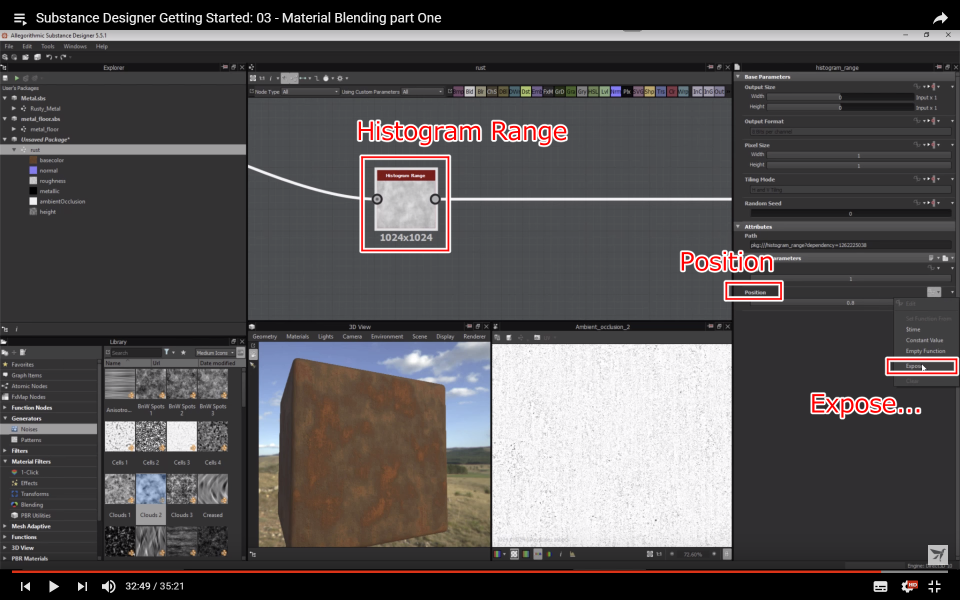

Histogram RangeノードのPositionを外部パラメータにします。
グラフの何もないところをダブルクリックして、グラフの設定を表示します。
Input Parametersで追加したパラメータの設定を更新します。
Identifier：roughness_amount
Label：Roughness Amount

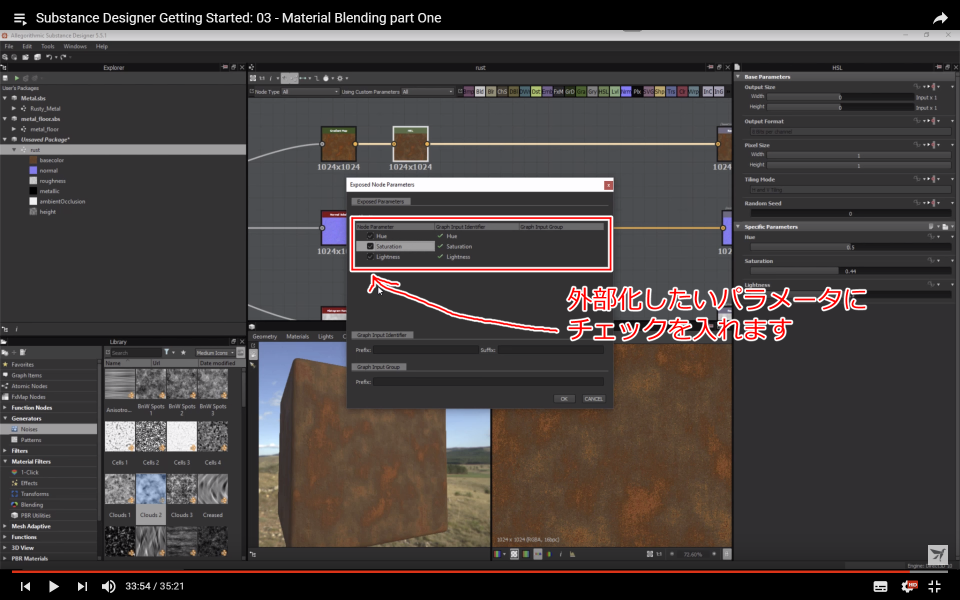

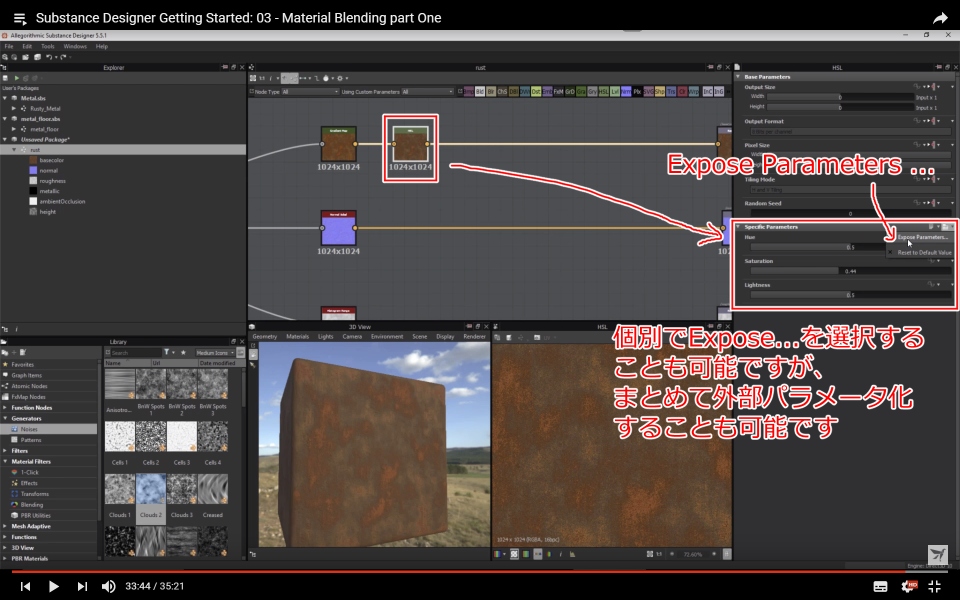

同じノード内で複数のパラメータを外部化するときは、ページメニューからExpose Parameters...を選択することも可能です。
ダイアログが表示されるので、外部化したいパラメータをチェックしてOKをクリックします。

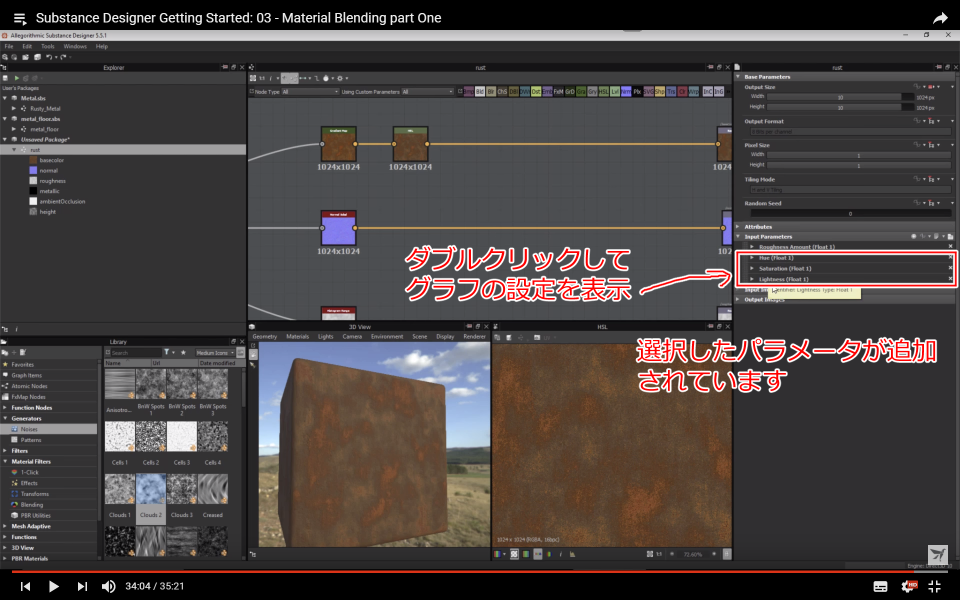

選択したパラメータが追加されています。

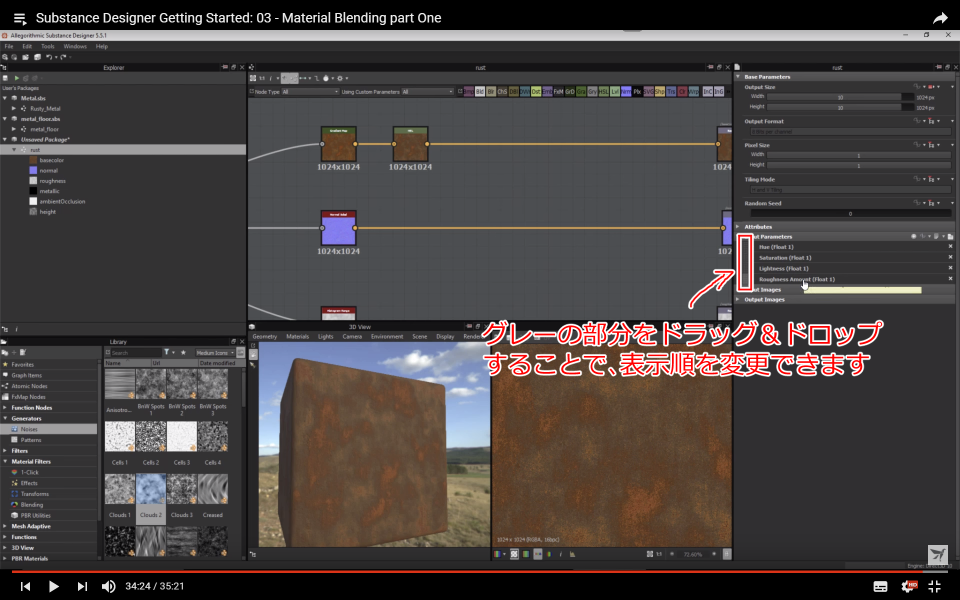

外部パラメータの並び順を変更することもできます。
ラベルの左にあるグレーの部分をドラッグ＆ドロップしてください。
色＞ラフネスの順に並んでいる方が理にかなっているでしょう。
最後の仕上げ
確認用に上げていた解像度を元に戻します。

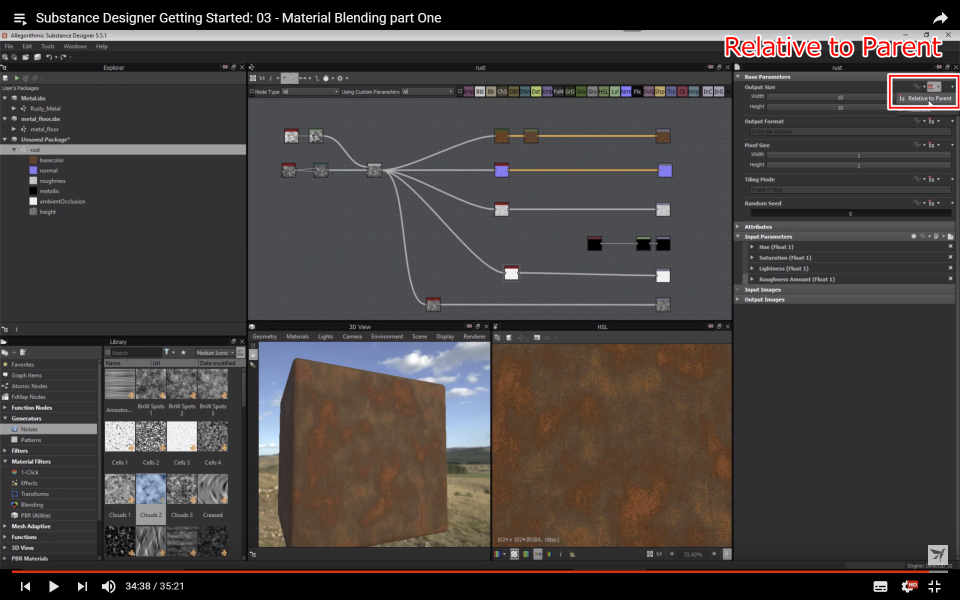

ルートレベルのサイズ設定を、Relative to Parent(親に相対)にします。

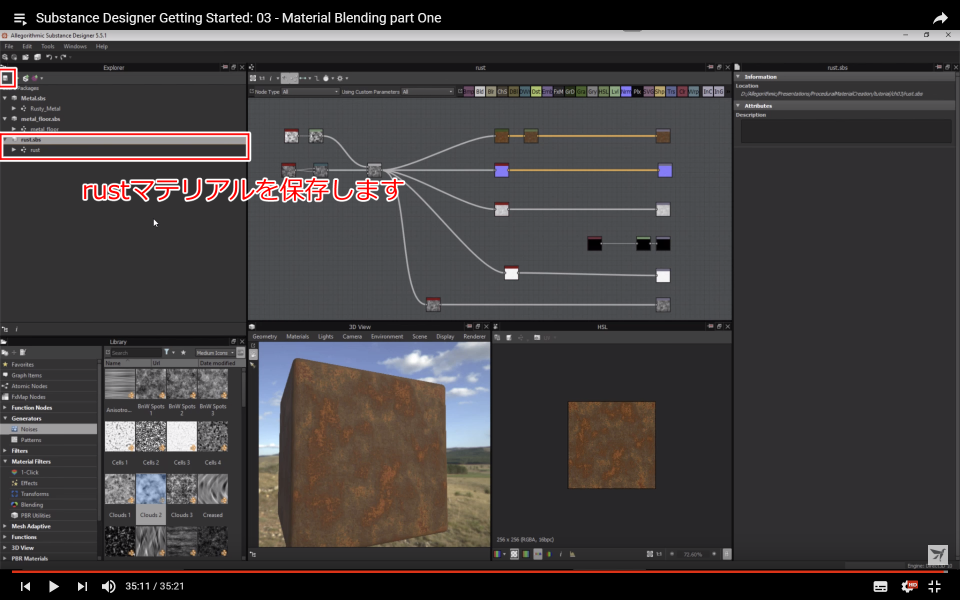

作成したグラフをマテリアルとして保存します。
これでmetal_floor/sbsと、rust.sbsの二つのマテリアルができました。
