Substance Designerのチュートリアルでお勉強その3 マテリアルブレンディング パート1中編


Substance Designer Getting Started: 03 - Material Blending part One

Getting Started: 03 - Material Blending part One
入門03 マテリアルブレンディング パート1

前編はこちら

www.hildsoft.com

ノーマルノードの変更

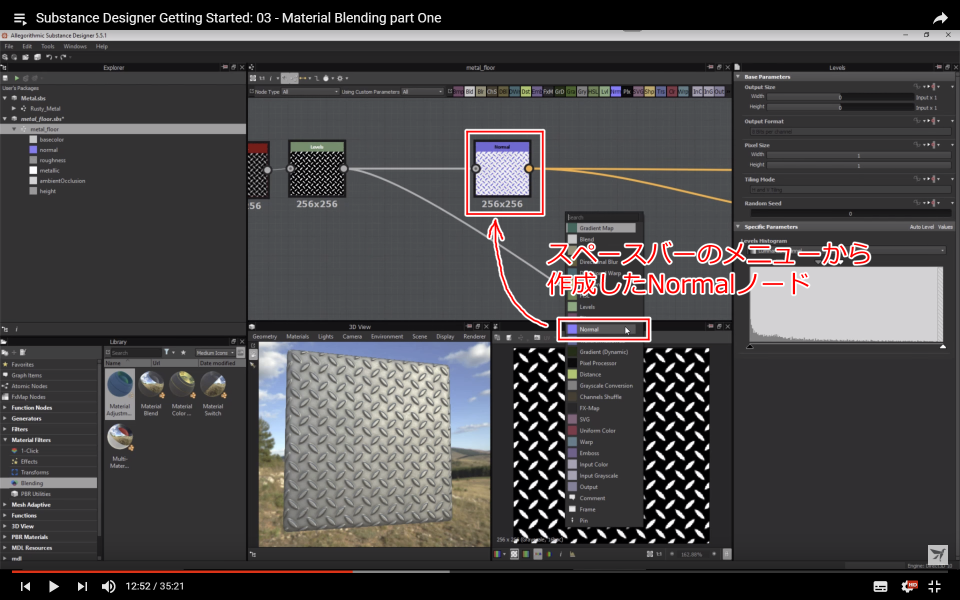

f:id:hildsoft:20171013040821p:plain

既に作成されているノーマルマップ用のノードは、スペースバーのメニューから作成されたNormal(法線)ノードです。


f:id:hildsoft:20171013041156p:plain

透過データは時として不要なことがあります。

これを取り除くには2つの方法があります。


レベルノードを使う方法

f:id:hildsoft:20171013041442p:plain

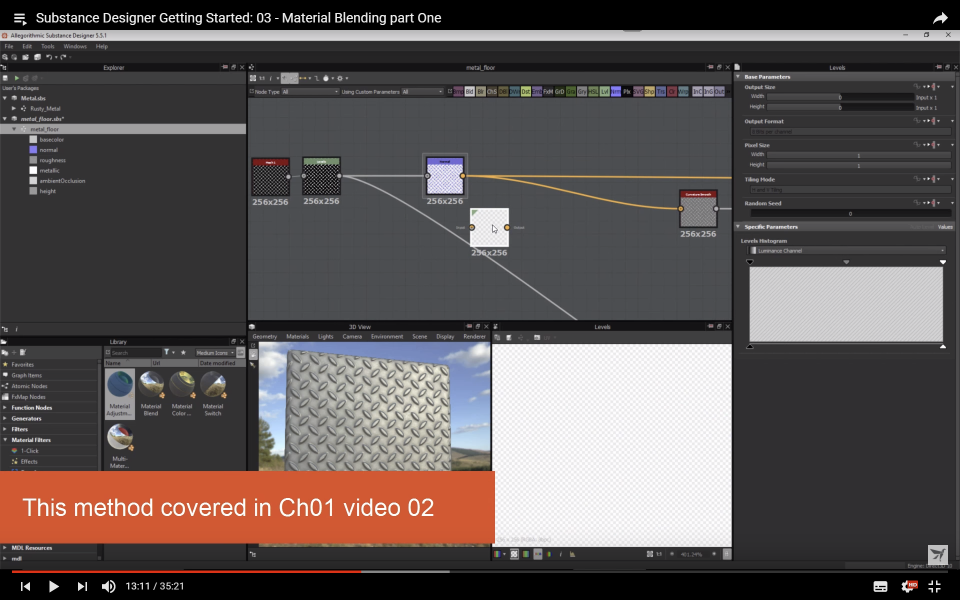

これは、チャプター1パート2の動画で説明した方法です。

Substance Designerのチュートリアルでお勉強その1 ベースマテリアルの作成パート2後編 - hildsoft開発日誌

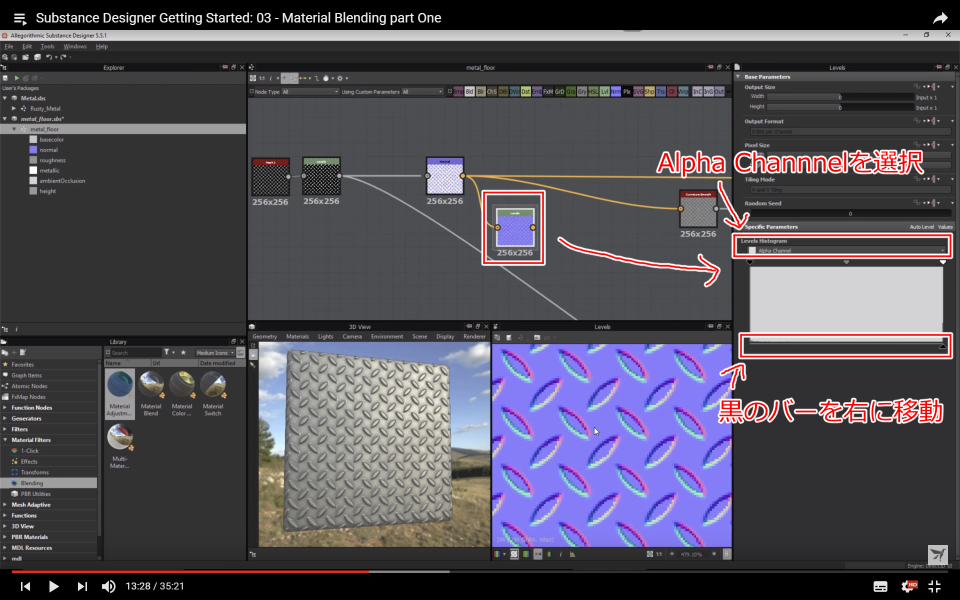

f:id:hildsoft:20171013042224p:plain

Level(レベル)ノードを追加し、Alpha Channel(アルファチャンネル)を選択して下の黒いバーを右端まで移動させます。

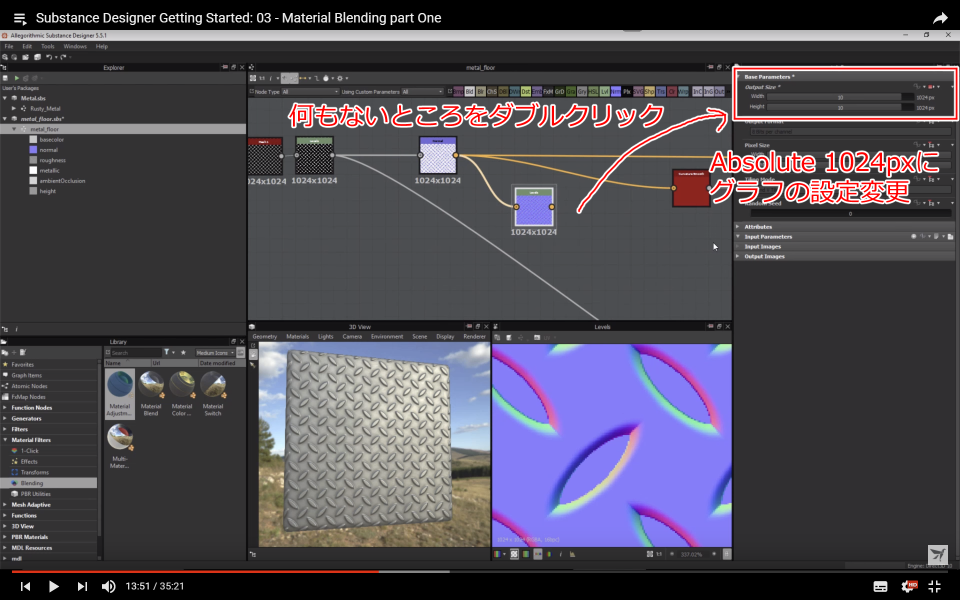

f:id:hildsoft:20171013042837p:plain

256pxサイズでは画質が荒いので、グラフの出力サイズを1024pxに変更します。


Normal Sobelノードを使う方法

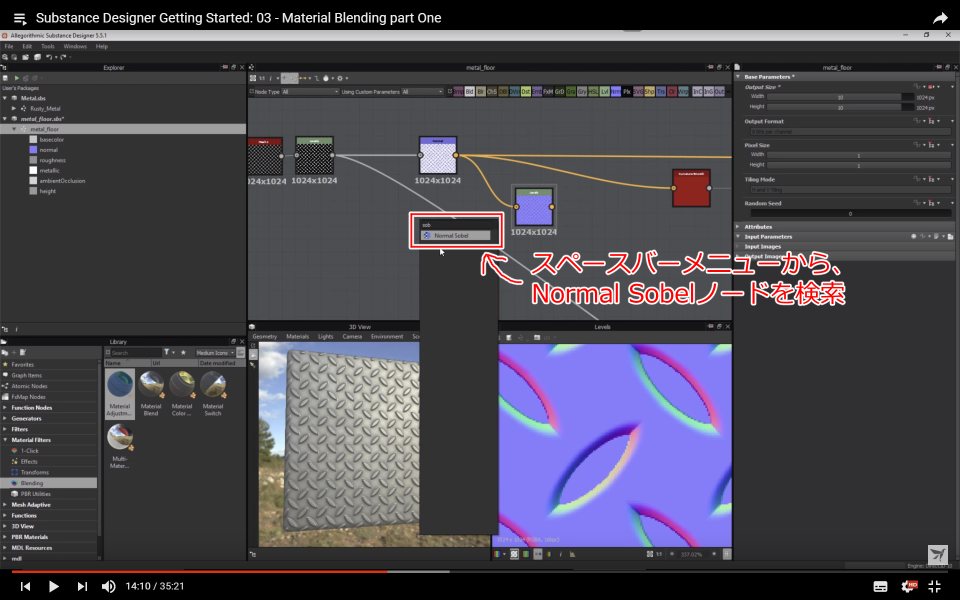

f:id:hildsoft:20171013043422p:plain

(恐らくSubstance Designer 5.4で追加された)Normal Sobelノードを追加します。

2つの方法の比較

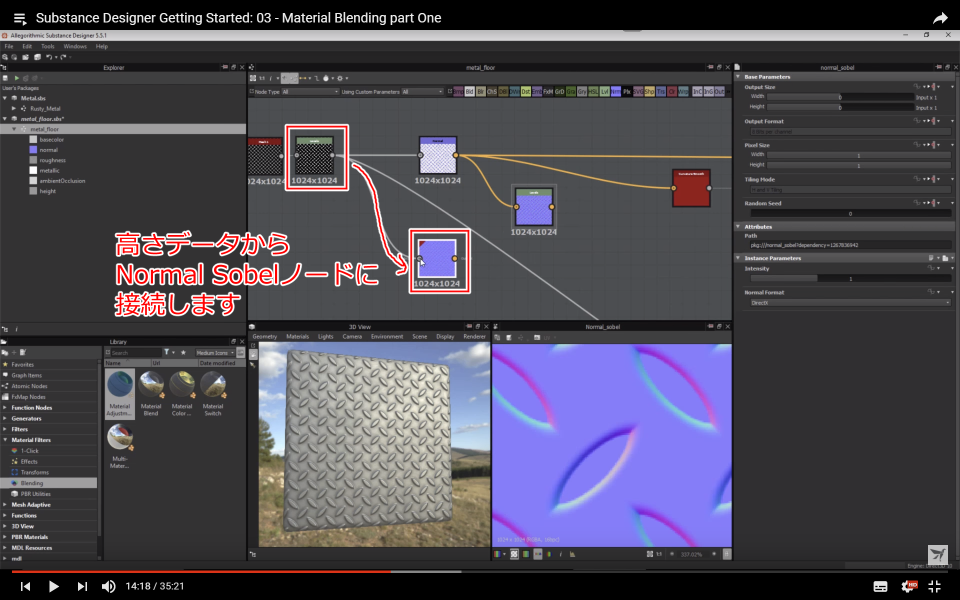

f:id:hildsoft:20171013043911p:plain

Normal SobelノードもNormal(法線)ノードと同じく、高さ情報からデータを受け取るように接続します。


f:id:hildsoft:20171013044302p:plain

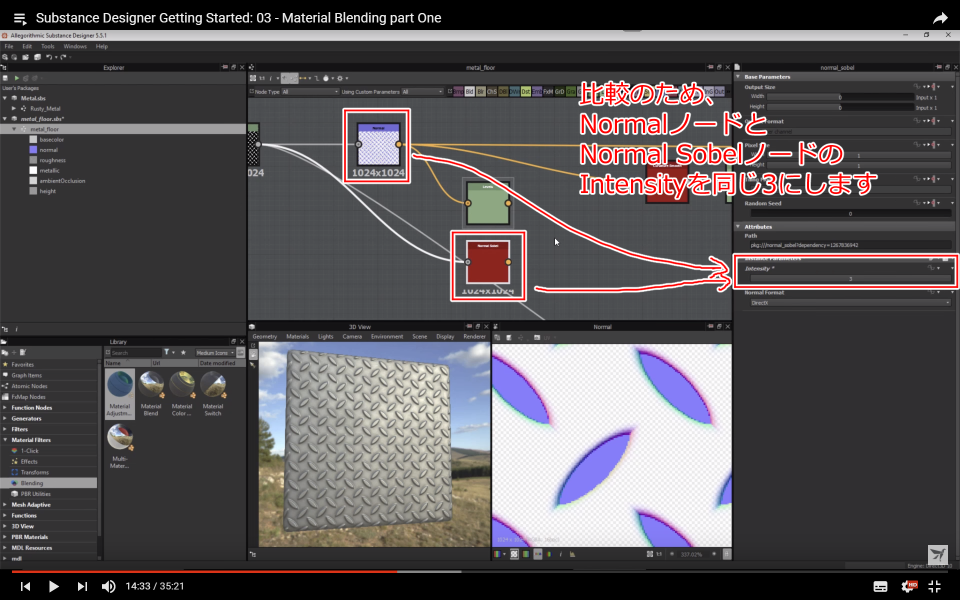

結果を比較するために、Normal(法線)ノードと、Normal SobelノードのIntensity(強度)の値を同じく3に設定しておきます。

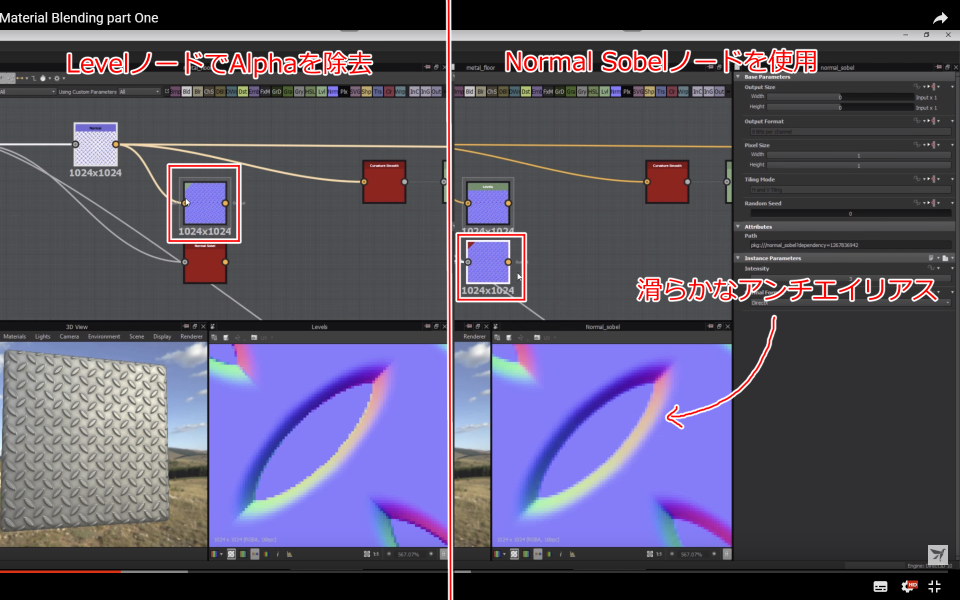

f:id:hildsoft:20171013044936p:plain

LevelノードでAlphaを削除した方も十分きれいなのですが、Normal Sobelノードを使用した方が縁の部分により綺麗で滑らかなアンチエイリアスがかかっています。

今回はNormal Sobelノードを使っていくので、Levelノードは削除しておきます。


複数ノードの付け替え

f:id:hildsoft:20171013045624p:plain

出力先が複数ある場合にノードを差し替えたい場合は、ひとつずつ繋ぎなおす必要はなく、シフトキーを使用することで纏めて繋ぎ変えることができます。

最初に作成していたNormal(ノーマル)ノードは不要なので削除します。


マスクの外部出力化

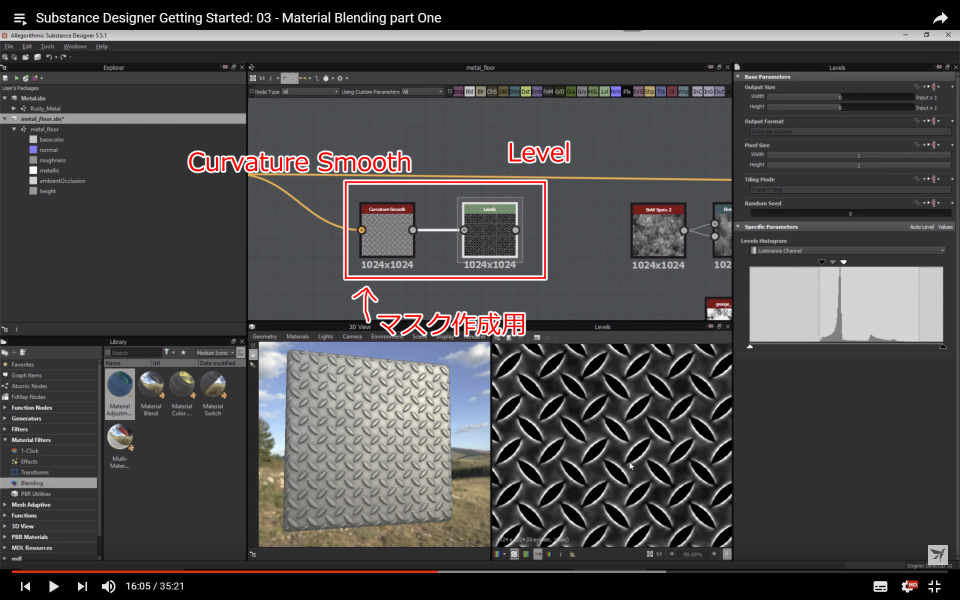

f:id:hildsoft:20171013070149p:plain

Curvature SmoothとLevelノードで作成されたマスク情報を思い出してください。


f:id:hildsoft:20171013071025p:plain

分離前のグラフでは、このマスクは錆をどこに表示するかを決めるための情報でした。

凹んでいるところに錆を出すために、曲率を考慮した情報をノイズとブレンドしていました。

このグラフでは金属マテリアルに分離したため、錆を使用しないのでマスクは不要です。

錆を外部で合成できるようにこのマスクを別のグラフから使えるようにしましょう。


f:id:hildsoft:20171013072238p:plain

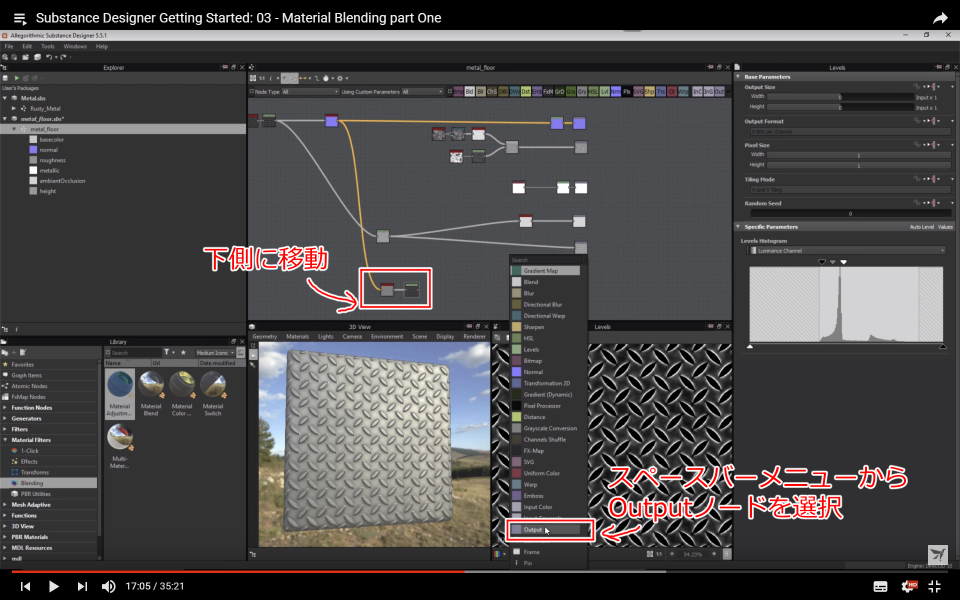

マスクは既にあるノードとは接続しないので、見やすくなるように下に移動させておきましょう。

スペースバーからOutputノードを追加します。

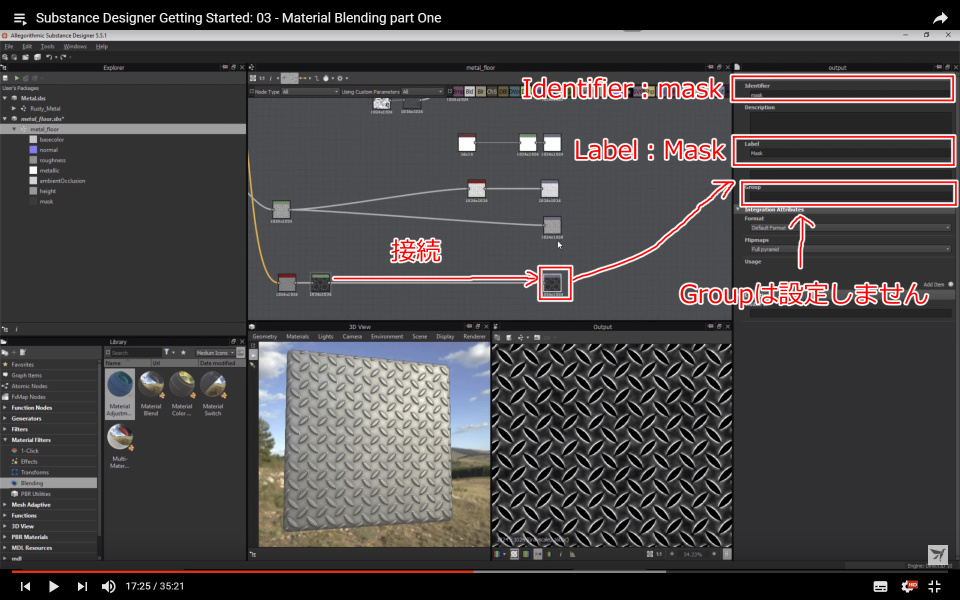

f:id:hildsoft:20171013072800p:plain

Outputノードの設定で、Identifierをmask、LabelをMaskに設定します。このとき、Groupは設定しません。

マスクの情報をそのまま作成したOutputノードに接続します。


f:id:hildsoft:20171013073351p:plain

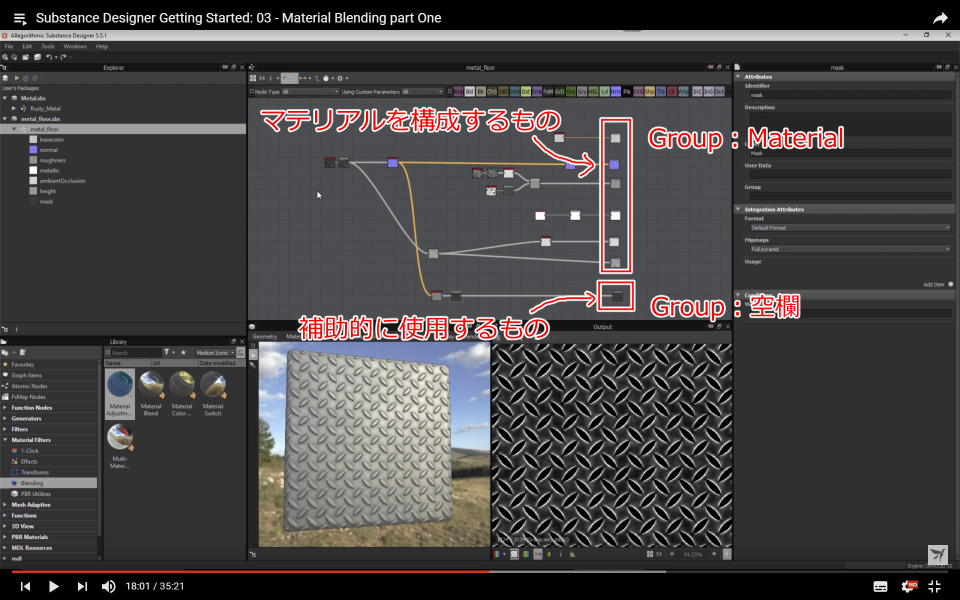

先ほど作成したマスクのOutputノード以外はGroupにMaterialと設定していました。

これはこのマテリアルを構成する主要な要素になるもので、マスクのノードは補助的に使用するものだから分けています。

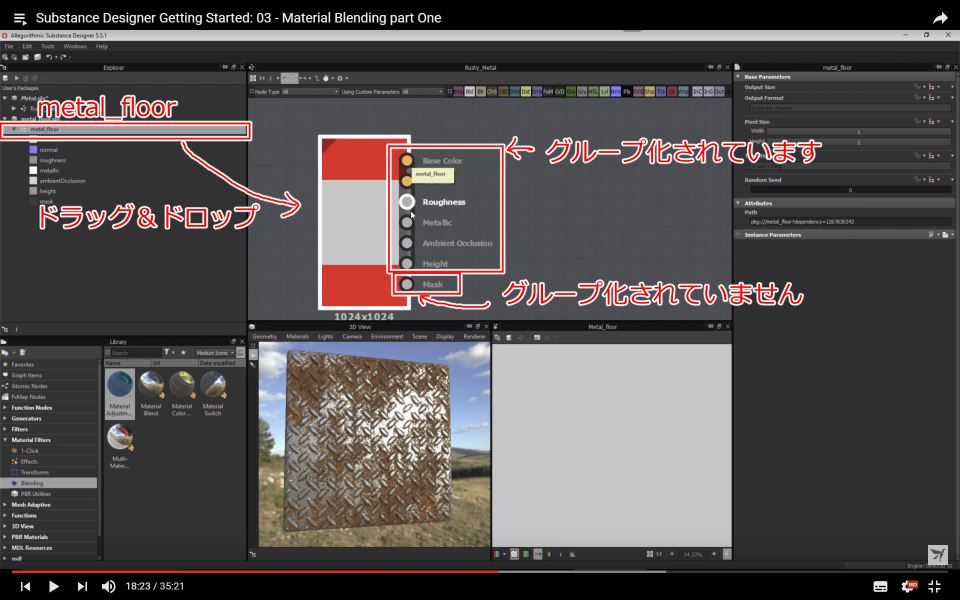

f:id:hildsoft:20171013074141p:plain

Rusty_Metalのグラフにmetal_floorを追加してみましょう。

Maskだけがグループ化されていないのが確認できます。

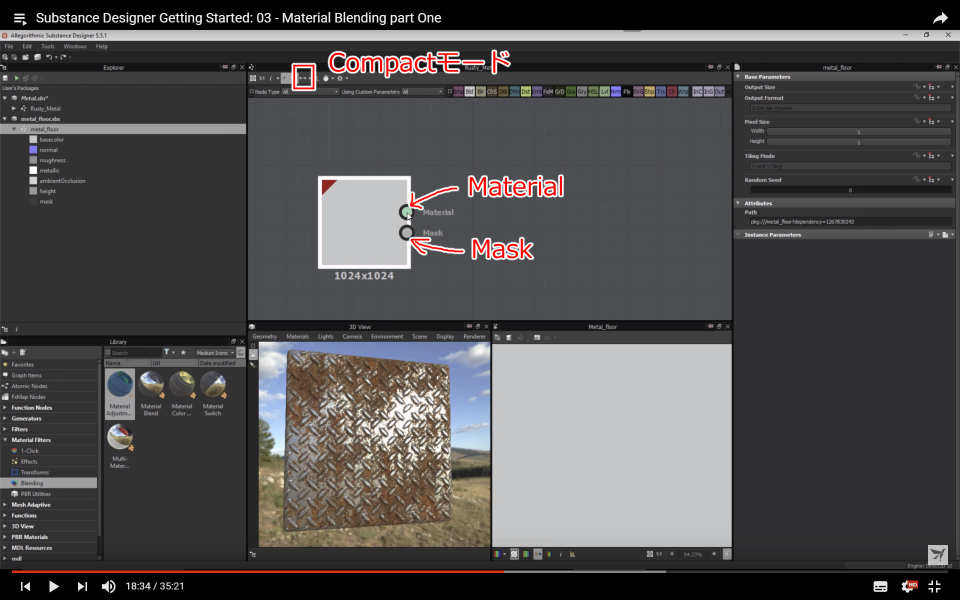

f:id:hildsoft:20171013074501p:plain

上のメニューからCompact Material(コンパクト マテリアル)モードを選択するか、ショートカット3キーでモードを切り替えると、グループ化されていることが確認できます。

このマスクは、後で別のマテリアルとブレンドする際に使用します。


その他パラメータの設定

カラー

f:id:hildsoft:20171013074932p:plain

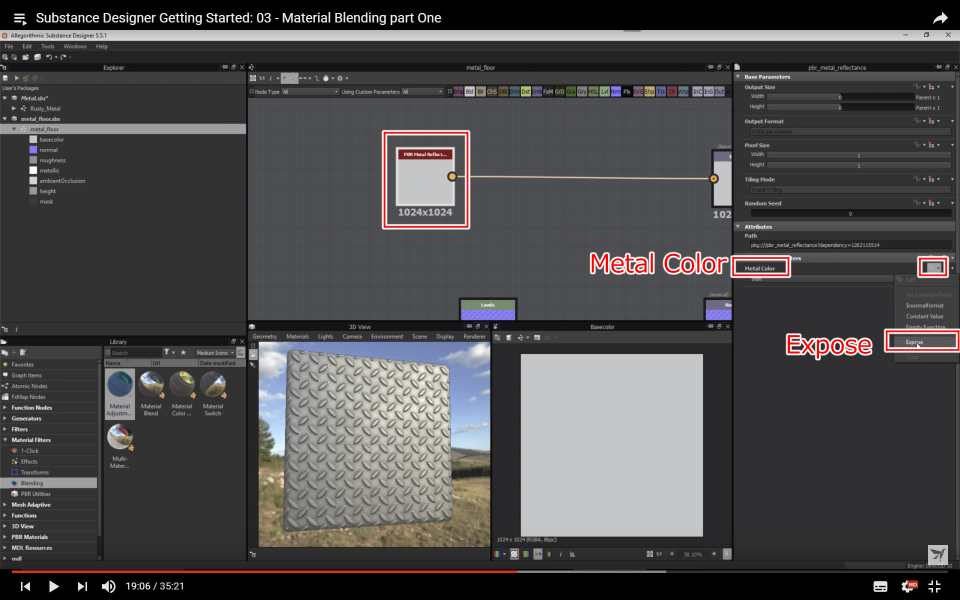

ベースカラーのパラメータを外部から参照できるようにします。

Metal Color項目のメニューからExpose(エクスポーズ)を選択します。


f:id:hildsoft:20171013075521p:plain

Expose Parameters(パラメータをエクスポーズ)ダイアログが開きますので、初期値metal_colorsのままOKをクリックします。


f:id:hildsoft:20171013075906p:plain

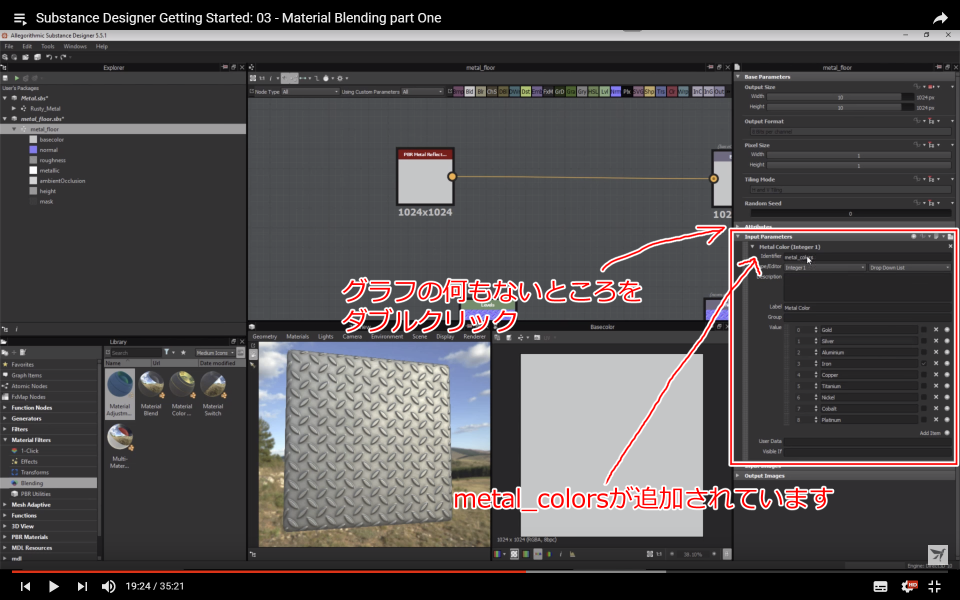

グラフの設定を見ると、設定したパラメータを確認できます。

初期値の設定も行うことができます。


ラフネス

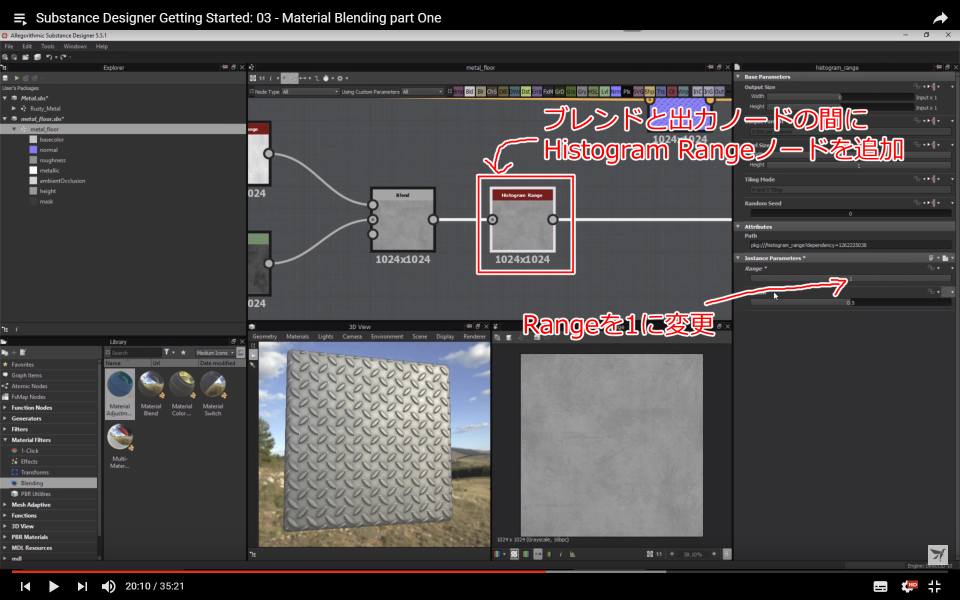

f:id:hildsoft:20171013080725p:plain

ラフネスの値を外から変更できるようにします。

よく使う手法として、Histogram Rangeノードを使用します。

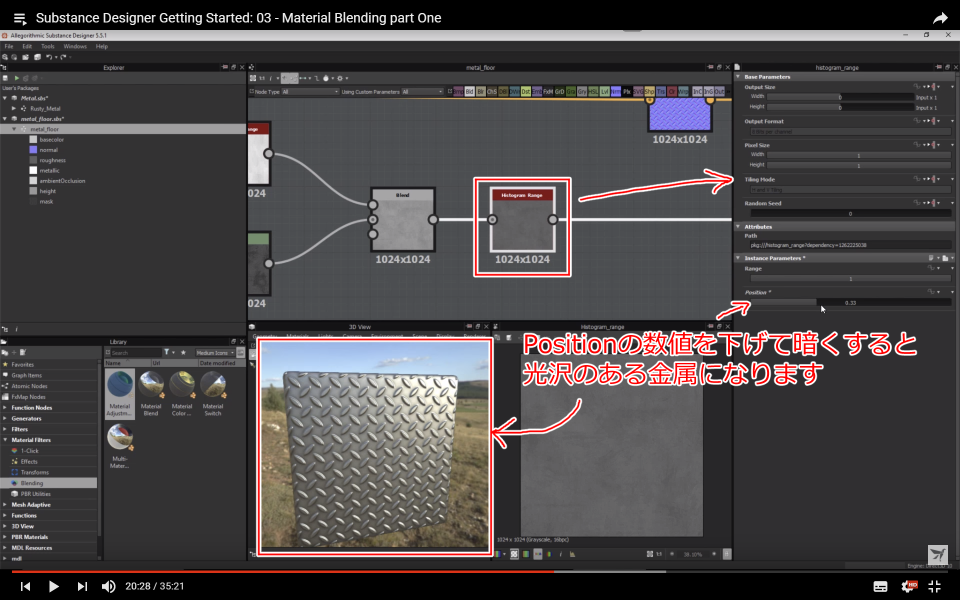

f:id:hildsoft:20171013081205p:plain

Histogram RangeのPosition(位置)の数値を下げるとラフネスは暗くなり、金属の光沢が増します。


f:id:hildsoft:20171013081412p:plain

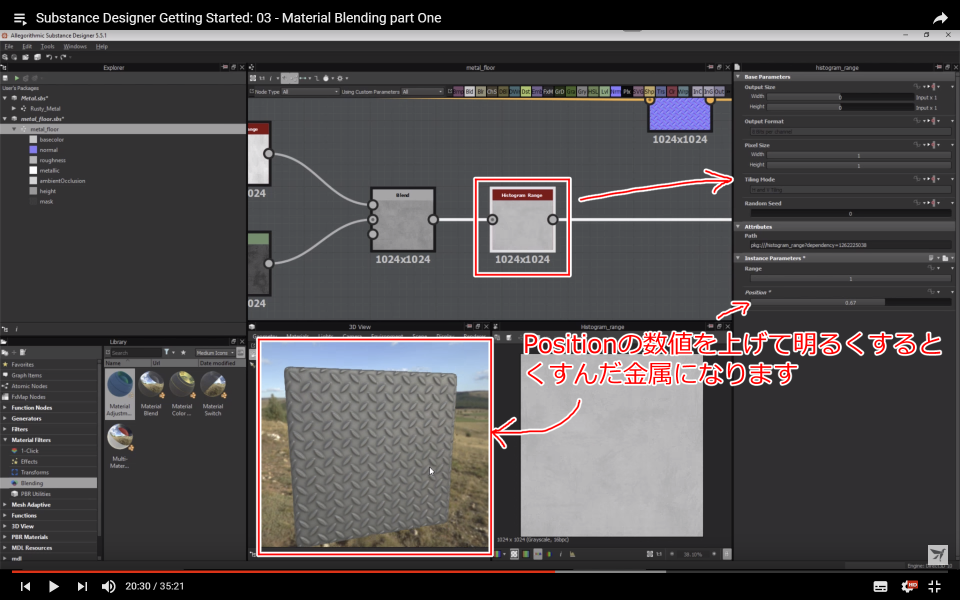

逆にPosition(位置)の数値を下げるとラフネスは明るくなり、金属の光沢が失われます。


f:id:hildsoft:20171013081642p:plain

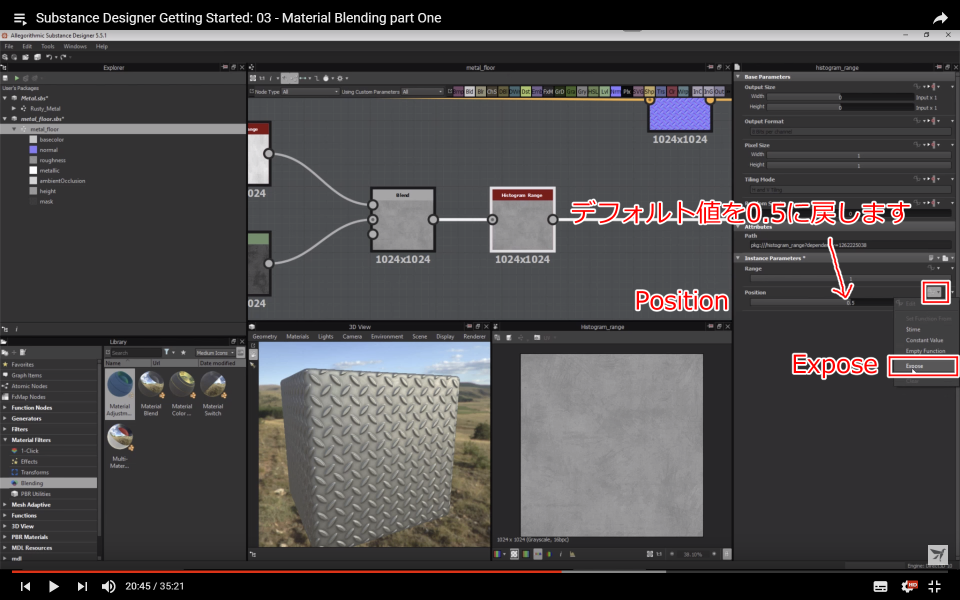

デフォルト値を0.5に戻しておきます。

先ほどと同じように出力したいPosition(位置)のメニューからExposeを選択します。

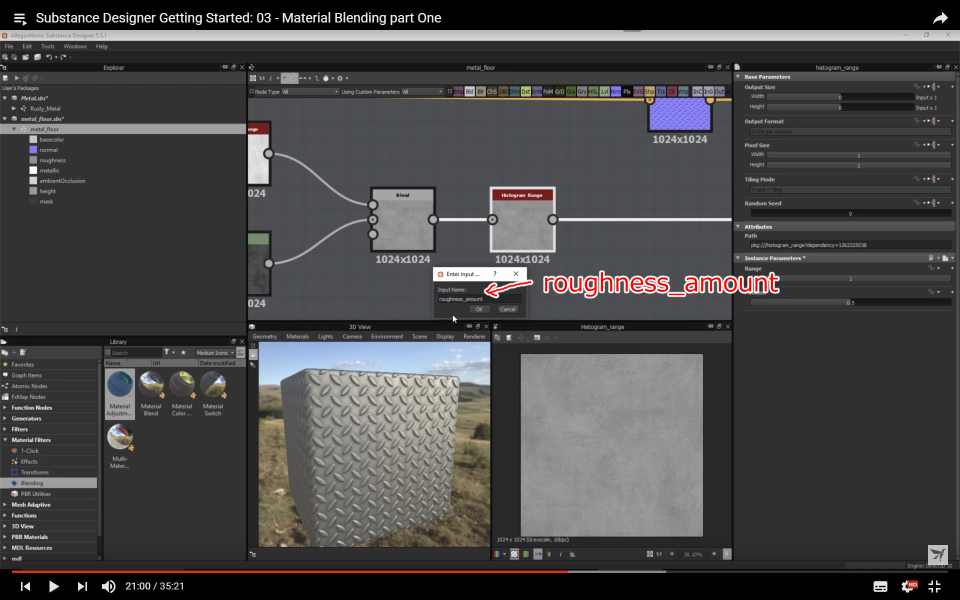

f:id:hildsoft:20171013081848p:plain

今回はそのままOKをクリックせず、リストからNew...(新規...)を選択して分かりやすい名前(roughness_amount)に変更します。

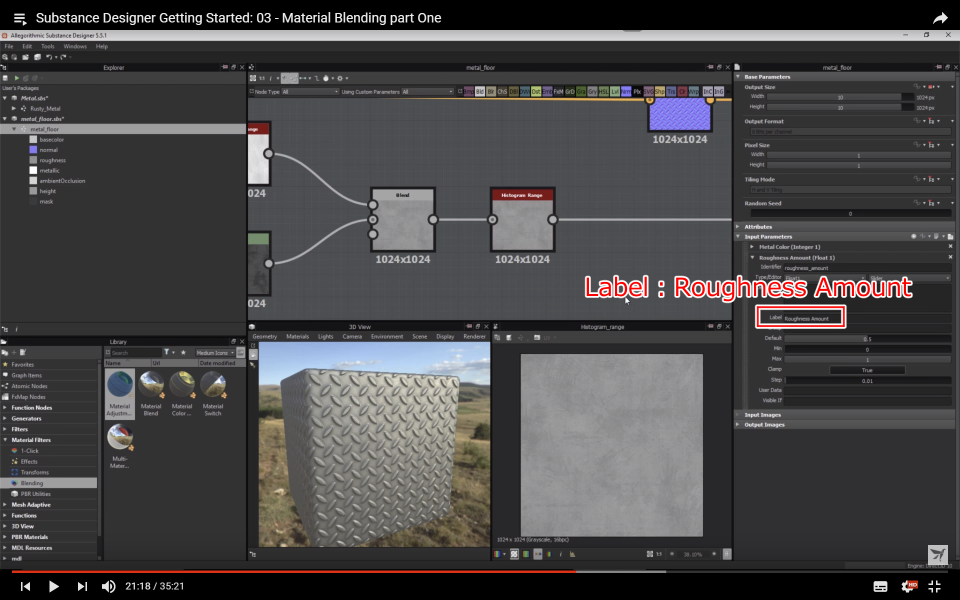

f:id:hildsoft:20171013082212p:plain

Identifierだけでなく、Labelの名前も変更しておくのを忘れないようにしましょう。

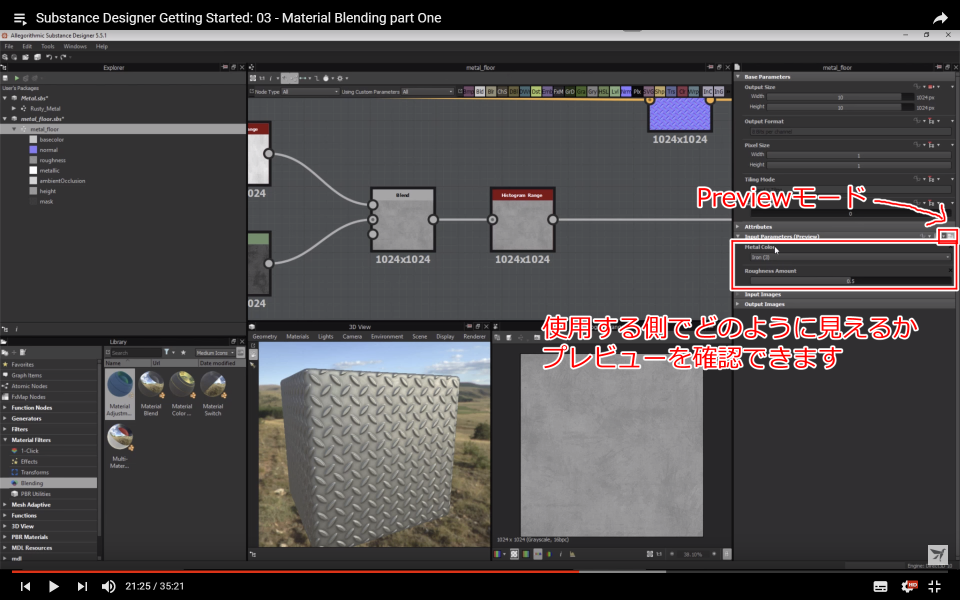

f:id:hildsoft:20171013082534p:plain

Previewモードに切り替えると、実際に使用する際にどのように見えるかを確認できます。


その他

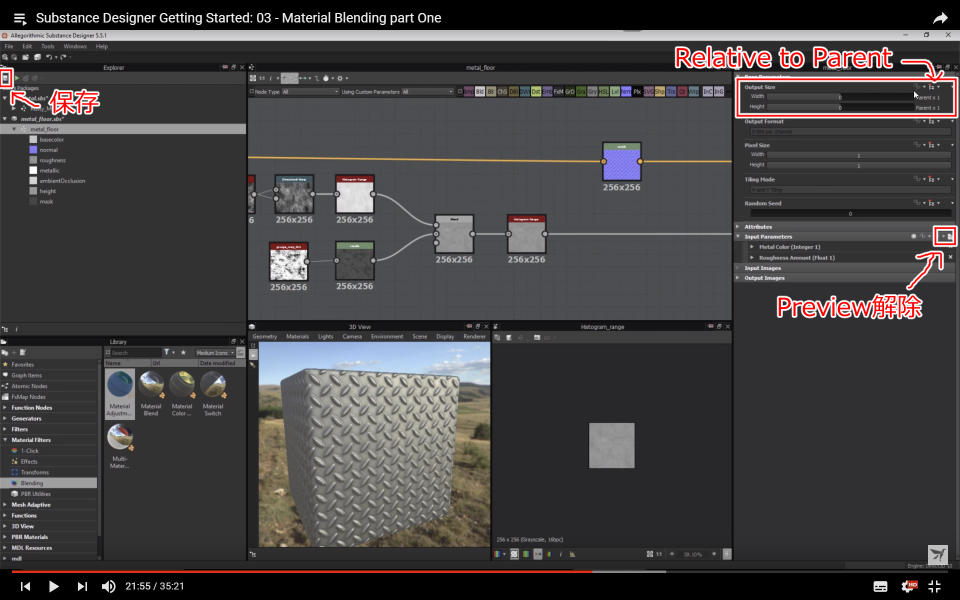

f:id:hildsoft:20171013083257p:plain

Previewを解除して、Output Size(出力サイズ)もRelative to Parent(親に相対)に戻しておきます。

最後に保存して終了です。


長いのでここで一旦切ります。
